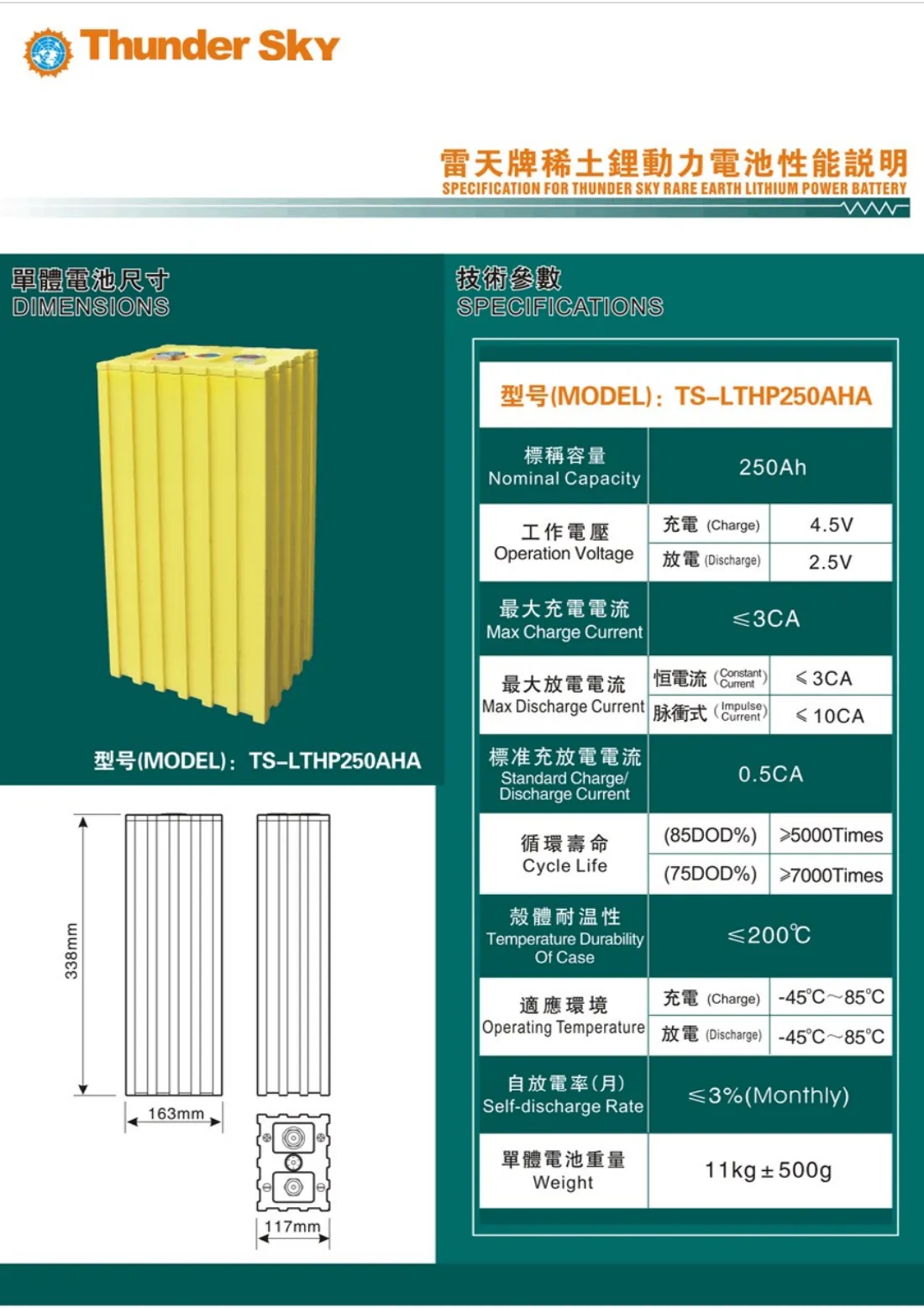

Даташит
TS-LTHP250AHA - ячейка LiFePO4 250 Ач
Призматическая ячейка Winston 3,2 В, 250 Ач, литий-железо-фосфат с добавкой иттрия (LiFeYPO4)
Производитель больше не выпускает эту модель. Отправьте запрос - подберём подходящую замену из актуальной линейки Winston и пришлём цену.
| Номинальная ёмкость | 250 Ач |
|---|---|
| Номинальное напряжение | 3,2 В |
| Габаритные размеры | 163 × 117 × 338 мм |
| Масса | 11 кг ±500 г |
| Ток разряда постоянный | ≤ 3 C |
| Ресурс при глубине разряда 75 % | ≥ 7000 циклов |
Подробно о моделиХарактеристики, применение и сборки 12 / 24 / 48 В
Что это за ячейка
TS-LTHP250AHA - призматическая ячейка LiFePO4 Winston на 3,2 В и 250 Ач, запас энергии 800 Вт·ч. Это не готовый аккумулятор, а элемент, из которого его собирают: 4 ячейки дают батарею 12 В на 3,20 кВт·ч, 8 - батарею 24 В на 6,40 кВт·ч, 16 - батарею 48 В на 12,80 кВт·ч. Корпус 163 × 117 × 338 мм, клеммы сверху, масса 11,00 кг.
Ячейка серии Thunder Sky в корпусе с сечением 163 × 117 мм. Высокий узкий формат удобен для батарей, которые собирают в вертикальную стойку.
Чем выделяется TS-LTHP250AHA
Серия TS-LTHP - высокие ячейки с основанием 163 мм по ширине. У модели на 250 Ач основание 163 × 117 мм при высоте 338 мм: такие корпуса удобно ставить в вертикальные стойки, где мало места по площади, но достаточно по высоте.
Химия - литий-железо-фосфат с добавкой иттрия (LiFeYPO4): разряд до −45 °C и 7000 циклов при глубине разряда 75 %. Номинальный ток заряда - 0,5 C, постоянный ток разряда - до 3 C, импульсный - до 10 C.
Эксплуатация
Заряд - до 3,55–3,65 В зарядным устройством с профилем LiFePO4 при температуре ячейки от −45 до +85 °C. В батарее ячейки обязательно стягивают торцевыми пластинами и ставят систему управления батареей (BMS) с балансировкой. Подробно - в статьях о зарядке, сборке и работе на морозе.
Что входит в поставку
Ячейка и болты для клемм. Шины, стяжку, систему управления батареей и зарядное устройство подбирают под конкретную сборку - напишите в запросе, что собираете, и мы подскажем.
Габаритный чертёж
Построен по габаритным размерам в масштабе.
Плотность энергии
73 Вт·ч/кг и 124 Вт·ч/л. От этих цифр зависит, поместится ли батарея в отведённое место.
Сколько ячеек нужно на батарею
Считается просто: делим нужное напряжение на 3,2 вольта. Ниже - три стандартные сборки из TS-LTHP250AHA с готовыми числами, чтобы прикинуть массу и место заранее. Объём указан по самим ячейкам, без корпуса, шин и стяжки - на практике закладывайте процентов пятнадцать сверху.
| Сборка | Ячеек | Ёмкость | Энергия | Масса | Объём |
|---|---|---|---|---|---|
| 12 В · 4S | 4 шт. | 250 Ач | 3,20 кВт·ч | 44,0 кг | 25,8 л |
| 24 В · 8S | 8 шт. | 250 Ач | 6,40 кВт·ч | 88,0 кг | 51,6 л |
| 48 В · 16S | 16 шт. | 250 Ач | 12,80 кВт·ч | 176,0 кг | 103,1 л |
Нужна ёмкость больше - цепочки ставят параллельно: две цепочки по шестнадцать дают то же напряжение и вдвое больше ампер-часов. Но сначала посмотрите на ячейку большего номинала: чем меньше параллельных соединений, тем меньше мест, где контакт может ослабнуть.
Чем отличается от соседних номиналов
Если место в шкафу дороже денег, посмотрите на TS-LTHP500AHA: при 500 Ач она укладывает в литр объёма 178 Вт·ч против 124 у этой. Разница набегает на всей сборке.
Правило пересчёта
12 В - четыре ячейки, 24 В - восемь, 48 В - шестнадцать. Энергия сборки равна 3,2 × 250 × число ячеек.
Частые вопросы про TS-LTHP250AHA
Сколько ячеек TS-LTHP250AHA нужно на 12, 24 и 48 В
Четыре ячейки дают 12 В и 3,20 кВт·ч, восемь - 24 В и 6,40 кВт·ч, шестнадцать - 48 В и 12,80 кВт·ч. Масса шестнадцати ячеек - около 176,0 кг.
Сколько энергии запасает TS-LTHP250AHA
800 Вт·ч: 3,2 В, умноженные на 250 Ач.
Каким током можно заряжать и разряжать
Номинальный ток заряда - 0,5 C, максимальный - до 3 C. Постоянный ток разряда - до 3 C, импульсный - до 10 C. На практике ограничением чаще оказываются система управления батареей и сечение шин.
Чем серия TS-LTHP отличается от WB-LYP
Формой корпуса: у TS-LTHP высокое компактное основание 163 мм, у WB-LYP - длинный тонкий корпус. Химия одна - литий-железо-фосфат с иттрием.
Сколько прослужит ячейка
7000 циклов при глубине разряда 75 % - больше девятнадцати лет при одном цикле в сутки. Температура заряда и разряда - в таблице характеристик и в даташите.
Сколько стоит TS-LTHP250AHA
Цена зависит от объёма партии, курса и срока поставки. Отправьте запрос с количеством - отдел продаж ответит в рабочий день: цена, наличие и срок отгрузки.
