Руководство по эксплуатации ячеек LiFePO4 Winston

Правила обращения с ячейками Winston по рекомендациям производителя: безопасность, подбор ячеек в батарею, система управления, хранение и графики ресурса, ёмкости и саморазряда.

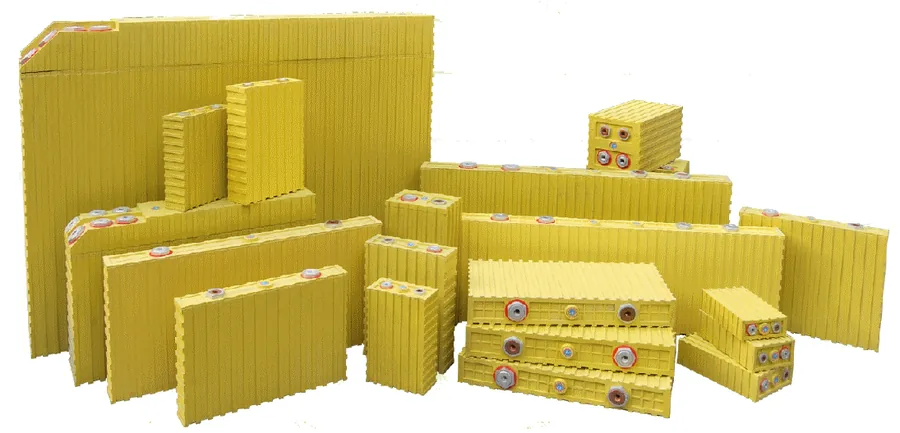

Литий-железо-фосфатные ячейки Winston с добавкой иттрия (LiFeYPO4) подходят для самых разных задач: от промышленных источников резервного питания до электротранспорта. По ресурсу, мощности и запасу энергии на килограмм они в разы превосходят свинцово-кислотные аккумуляторы. Чтобы батарея из них отработала заявленный ресурс, при проектировании, сборке и эксплуатации нужно соблюдать рекомендации производителя. Ниже - главные из них.

Правила безопасности

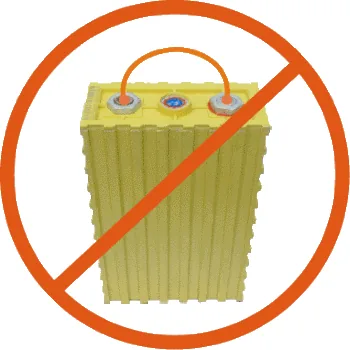

Не замыкайте клеммы ячейки — **Не допускайте короткого замыкания.** Замыкание клемм повреждает ячейку и опасно для человека: ток короткого замыкания крупной ячейки - тысячи ампер.

Зарядите батарею перед первым использованием — **Не разряжайте батарею перед первым использованием.** Сначала её полностью заряжают.

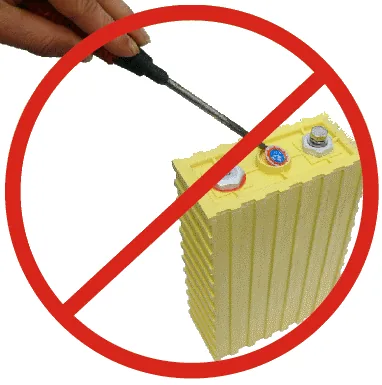

Не вскрывайте предохранительный клапан ячейки — **Не вскрывайте предохранительный клапан.** Он защищает корпус ячейки от разрушения при избыточном давлении внутри.

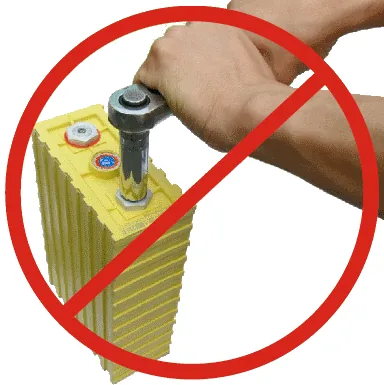

Не затягивайте клеммы с чрезмерным усилием — **Не применяйте чрезмерных усилий.** Выводы ячейки сделаны из мягкого металла, меди и алюминия: перетянутый болт срывает резьбу.

Батарея из ячеек

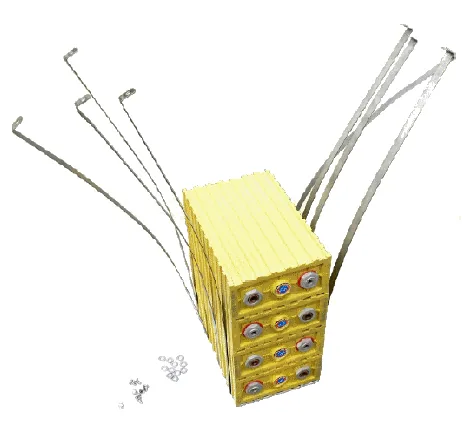

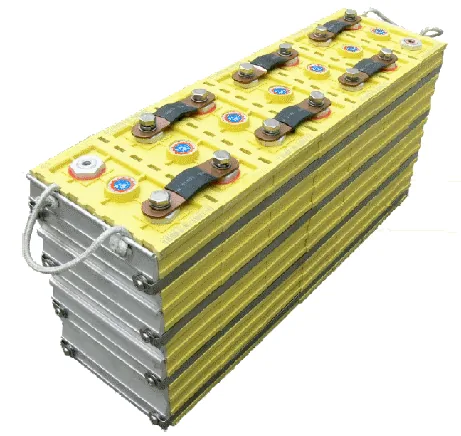

Сборка батареи из ячеек Winston: шины и стяжка — **Для сборки нужны шины и стяжка**, рассчитанные на ток батареи. Как собрать пакет по шагам - в статье о сборке аккумулятора LiFePO4.

Подбор ячеек по напряжению

Перед сборкой измерьте напряжение каждой ячейки. Лучший результат дают ячейки, напряжения которых различаются не больше чем на 0,1 В. Ячейки с разницей больше 1 В в одну батарею не ставят: сначала их выравнивают, заряжая по отдельности.

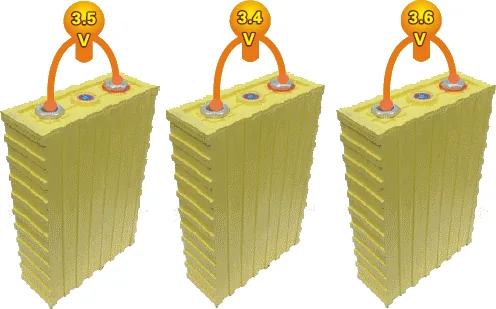

Допустимый разброс напряжений ячеек: 3,4-3,6 В — Нормальный разброс: напряжения близки, ячейки можно собирать в батарею.

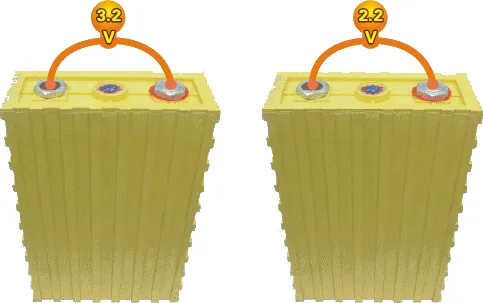

Чрезмерный разброс напряжений ячеек: 3,2 и 2,2 В — Чрезмерный разброс: больше 1 В, такие ячейки в одну батарею не ставят.

Система управления батареей

Любой литиевой батарее нужен правильный режим работы. Токи и напряжения за пределами допустимых, перегрев и переохлаждение, перезаряд и глубокий разряд сокращают ресурс ячеек, а в крайних случаях выводят их из строя. Поэтому батарею собирают с системой управления (BMS). Она следит за током заряда, мощностью нагрузки и температурой, контролирует напряжение каждой ячейки и выравнивает его (балансировка).

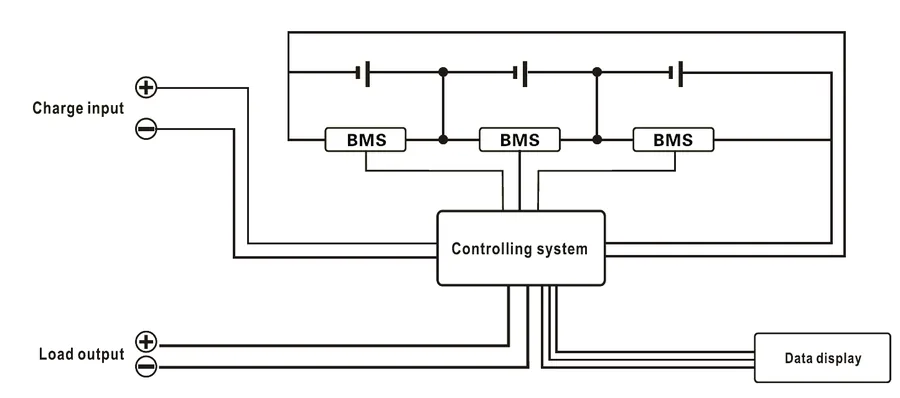

Схема батареи с системой управления: модули BMS на каждой ячейке, контроллер, вход заряда и выход нагрузки — Схема батареи с системой управления: модули BMS на ячейках, контроллер, вход заряда, выход нагрузки и дисплей с данными.

Подробнее о том, почему ячейка LYP безопасна и сама по себе, и зачем ей всё равно нужна BMS, - в статье о безопасности и системе управления.

Хранение ячеек

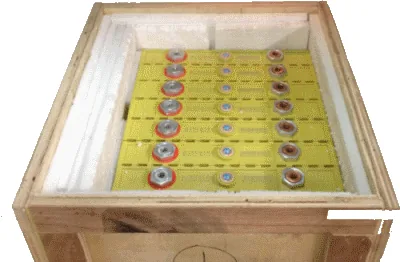

Ячейки Winston в заводской упаковке — До начала работы ячейки хранят в заводской упаковке.

прохладное проветриваемое помещение, температура 25 ± 3 °C;
ячейки стоят на расстоянии от стен, без нагрева и влаги;
клеммами вверх, никогда вверх дном;
перед долгим хранением - заряд на 40-60 %, раз в месяц проверка напряжений;
при долгом хранении - подзаряд раз в полгода.

Графики производителя

Графики Winston для ячеек LYP. Если не указано иное, данные получены при номинальном токе 0,5 C, то есть половине ёмкости ячейки, и температуре +25 °C.

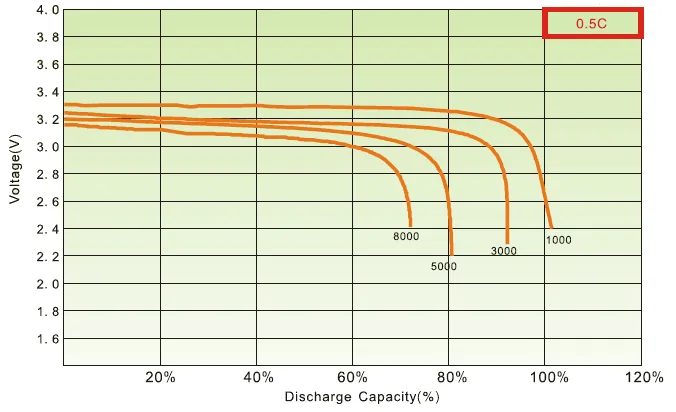

График ресурса ячеек Winston в зависимости от глубины разряда — **Ресурс от глубины разряда.** Число циклов, за которые ячейка сохраняет не меньше 80 % начальной ёмкости: чем меньше глубина разряда, тем больше циклов.

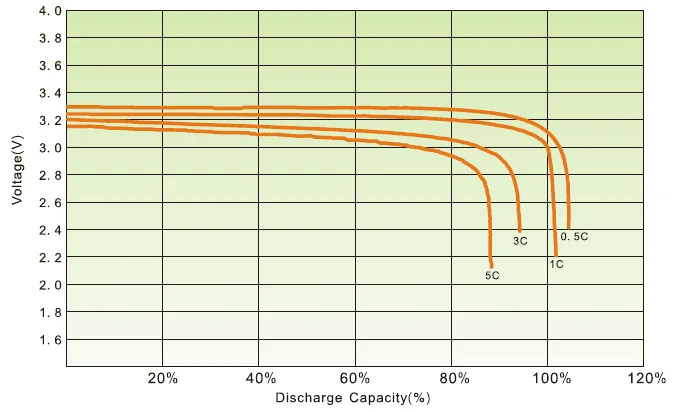

График ёмкости ячеек Winston при токе разряда от 0,5 C до 5 C — **Ёмкость от тока нагрузки.** Фактическая ёмкость при разряде током от номинального 0,5 C до 5 C, при +25 °C.

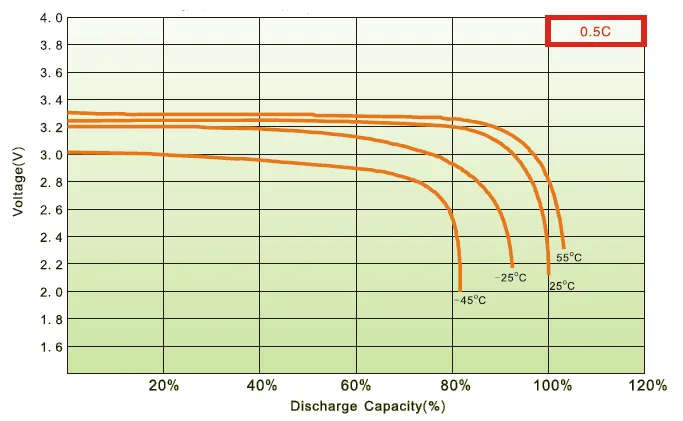

График ёмкости ячеек Winston при разной температуре — **Ёмкость от температуры.** Фактическая ёмкость при разной температуре ячейки и токе 0,5 C. Подробнее - в статье о работе на морозе.

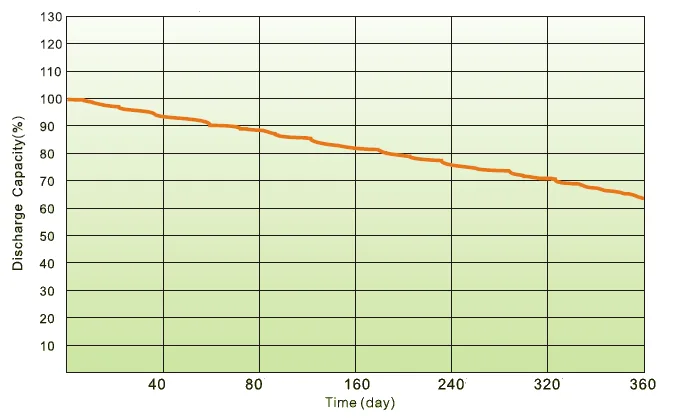

График саморазряда ячеек Winston за год хранения — **Саморазряд.** Ячейки LYP теряют заряд медленно, если хранить их при +25 °C. Точная величина саморазряда у каждой модели своя и указана в её карточке по даташиту.

Если нужна помощь

Инженеры АйПи помогут подобрать ячейки под проект и рассчитать батарею: напряжение, ёмкость, токи. Подробнее - на странице технической поддержки.

Ячейки по теме

WB-LYP200AHA
WB-LYP300AHA
WB-LYP700AHA
Весь каталог →

Частые вопросы: Руководство по эксплуатации

Нужно ли заряжать новые ячейки перед первым использованием?

Да. Перед первым использованием батарею полностью заряжают. Ячейки приходят частично заряженными: так их безопаснее перевозить.

Какой разброс напряжений допустим при сборке батареи?

Лучше всего, если напряжения ячеек отличаются не больше чем на 0,1 В. Ячейки с разницей больше 1 В в одну батарею не ставят: сначала их выравнивают зарядом по отдельности.

Как хранить ячейки Winston?

В прохладном проветриваемом помещении при 25 ± 3 °C, в заводской упаковке, клеммами вверх. Перед долгим хранением ячейки заряжают на 40-60 %, раз в месяц проверяют напряжение и раз в полгода подзаряжают.

Можно ли вскрывать предохранительный клапан?

Нет. Клапан защищает корпус ячейки от разрушения при избыточном давлении внутри. Повреждённый клапан - повод не ставить ячейку в батарею.
