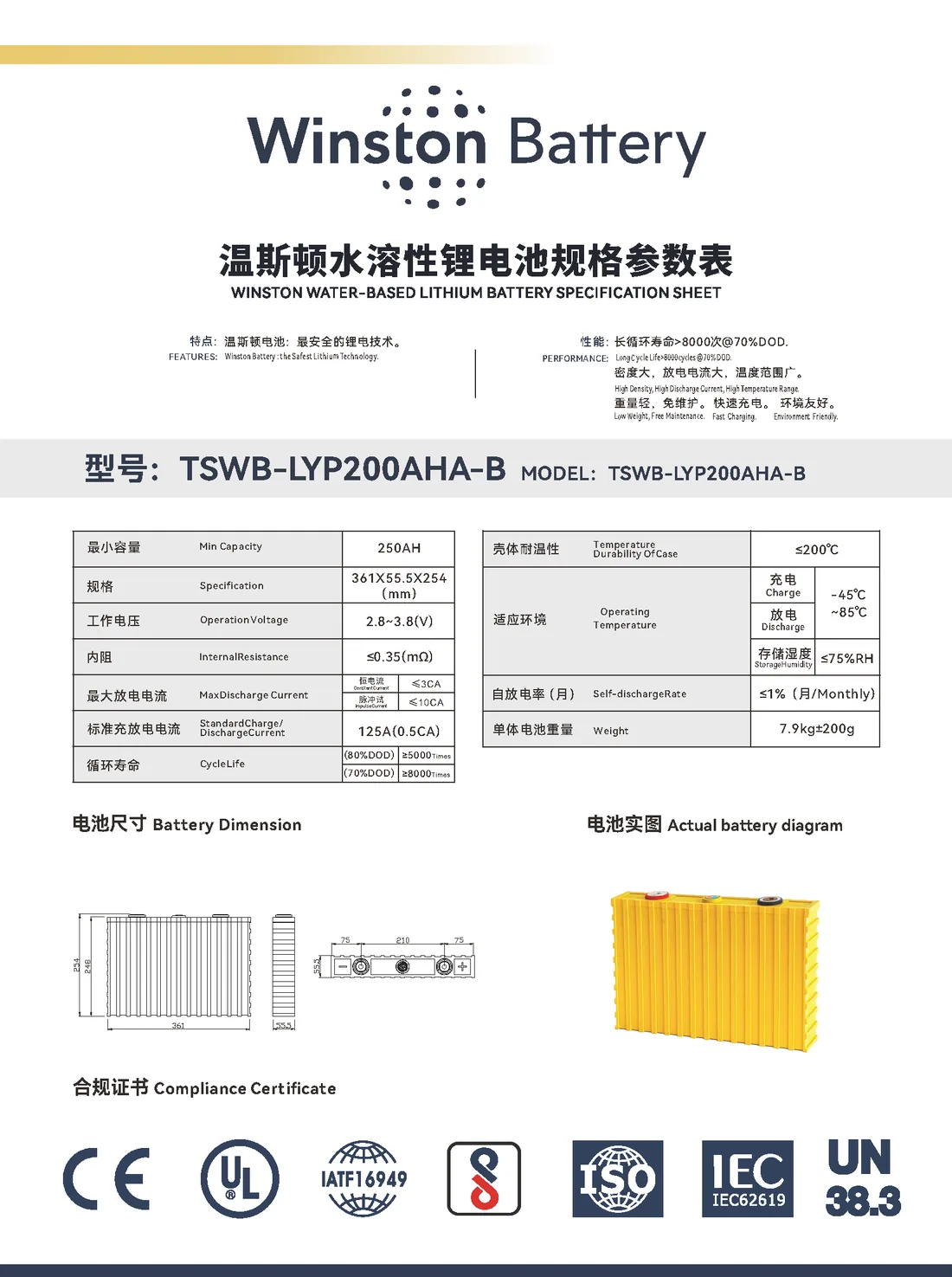

Даташит
WB-LYP200AHA - ячейка LiFePO4 200 Ач
Призматическая ячейка Winston 3,2 В, 200 Ач, литий-железо-фосфат с добавкой иттрия (LiFeYPO4)
Зависит от объёма партии, курса и срока поставки. Отдел продаж ответит в рабочий день и подтвердит наличие.
| Номинальная ёмкость | 200 Ач |
|---|---|
| Номинальное напряжение | 3,2 В |
| Габаритные размеры | 361 × 55,5 × 254 мм |
| Масса | 7,90 кг ±200 г |
| Ток разряда постоянный | ≤ 3,00 C (600 А) |
| Ресурс при глубине разряда 70 % | ≥ 8000 циклов |
Подробно о моделиХарактеристики, применение и сборки 12 / 24 / 48 В
Что это за ячейка
WB-LYP200AHA - призматическая ячейка LiFePO4 Winston на 3,2 В и 200 Ач, запас энергии 640 Вт·ч. Это не готовый аккумулятор, а элемент, из которого его собирают: 4 ячейки дают батарею 12 В на 2,56 кВт·ч, 8 - батарею 24 В на 5,12 кВт·ч, 16 - батарею 48 В на 10,24 кВт·ч. Корпус 361 × 55.5 × 254 мм, клеммы сверху, масса 7,90 кг. По даташиту Winston минимальная ёмкость ячейки - 250 Ач, то есть больше 200 Ач в названии модели.
Ёмкость для домашнего накопителя: шестнадцать ячеек дают батарею 48 В на 10,2 кВт·ч. Из четырёх получается мощная батарея 12 В на 2,56 кВт·ч для автодома или катера.
Чем выделяется WB-LYP200AHA
Толщина 55 мм и длина 361 мм - как у WB-LYP130AHA, но корпус выше: 256 мм. Пакет из шестнадцати ячеек на 48 В имеет длину 880 мм и запасает 10,24 кВт·ч - типичный размер накопителя для частного дома.
Химия - литий-железо-фосфат с добавкой иттрия (LiFeYPO4): разряд до −45 °C и 8000 циклов при глубине разряда 70 %. Номинальный ток заряда - 0,50 C (125 А), постоянный ток разряда - до 3,00 C (600 А), импульсный - до 10,00 C (2000 А).
Эксплуатация
Заряд - до 3,55–3,65 В зарядным устройством с профилем LiFePO4 при температуре ячейки от −45 до +85 °C. В батарее ячейки обязательно стягивают торцевыми пластинами и ставят систему управления батареей (BMS) с балансировкой. Подробно - в статьях о зарядке, сборке и работе на морозе.
Что входит в поставку
Ячейка и болты для клемм. Шины, стяжку, систему управления батареей и зарядное устройство подбирают под конкретную сборку - напишите в запросе, что собираете, и мы подскажем.
Габаритный чертёж
Построен по габаритным размерам в масштабе.
Плотность энергии
81 Вт·ч/кг и 126 Вт·ч/л. От этих цифр зависит, поместится ли батарея в отведённое место.
Сколько ячеек нужно на батарею
Считается просто: делим нужное напряжение на 3,2 вольта. Ниже - три стандартные сборки из WB-LYP200AHA с готовыми числами, чтобы прикинуть массу и место заранее. Объём указан по самим ячейкам, без корпуса, шин и стяжки - на практике закладывайте процентов пятнадцать сверху.
| Сборка | Ячеек | Ёмкость | Энергия | Масса | Объём |
|---|---|---|---|---|---|
| 12 В · 4S | 4 шт. | 200 Ач | 2,56 кВт·ч | 31,6 кг | 20,4 л |
| 24 В · 8S | 8 шт. | 200 Ач | 5,12 кВт·ч | 63,2 кг | 40,7 л |
| 48 В · 16S | 16 шт. | 200 Ач | 10,24 кВт·ч | 126,4 кг | 81,4 л |
Нужна ёмкость больше - цепочки ставят параллельно: две цепочки по шестнадцать дают то же напряжение и вдвое больше ампер-часов. Но сначала посмотрите на ячейку большего номинала: чем меньше параллельных соединений, тем меньше мест, где контакт может ослабнуть.
Чем отличается от соседних номиналов
Если место в шкафу дороже денег, посмотрите на WB-LYP300AHA: при 300 Ач она укладывает в литр объёма 155 Вт·ч против 126 у этой. Разница набегает на всей сборке.
Правило пересчёта
12 В - четыре ячейки, 24 В - восемь, 48 В - шестнадцать. Энергия сборки равна 3,2 × 200 × число ячеек.
Частые вопросы про WB-LYP200AHA
Сколько ячеек WB-LYP200AHA нужно на 12, 24 и 48 В
Четыре ячейки дают 12 В и 2,56 кВт·ч, восемь - 24 В и 5,12 кВт·ч, шестнадцать - 48 В и 10,24 кВт·ч. Масса шестнадцати ячеек - около 126,4 кг.
Сколько энергии запасает WB-LYP200AHA
640 Вт·ч: 3,2 В, умноженные на 200 Ач.
Каким током можно заряжать и разряжать
Номинальный ток заряда - 0,50 C (125 А), максимальный - до 3,00 C (600 А). Постоянный ток разряда - до 3,00 C (600 А), импульсный - до 10,00 C (2000 А). На практике ограничением чаще оказываются система управления батареей и сечение шин.
Хватит ли WB-LYP200AHA для дома
Батарея 48 В из шестнадцати ячеек запасает 10,24 кВт·ч, из них около 7 кВт·ч - рабочая энергия на цикл. Для дома с суточным потреблением 5–7 кВт·ч этого достаточно.
Сколько прослужит ячейка
8000 циклов при глубине разряда 70 % - больше двадцати одного лет при одном цикле в сутки. Температура заряда и разряда - в таблице характеристик и в даташите.
Сколько стоит WB-LYP200AHA
Цена зависит от объёма партии, курса и срока поставки. Отправьте запрос с количеством - отдел продаж ответит в рабочий день: цена, наличие и срок отгрузки.
