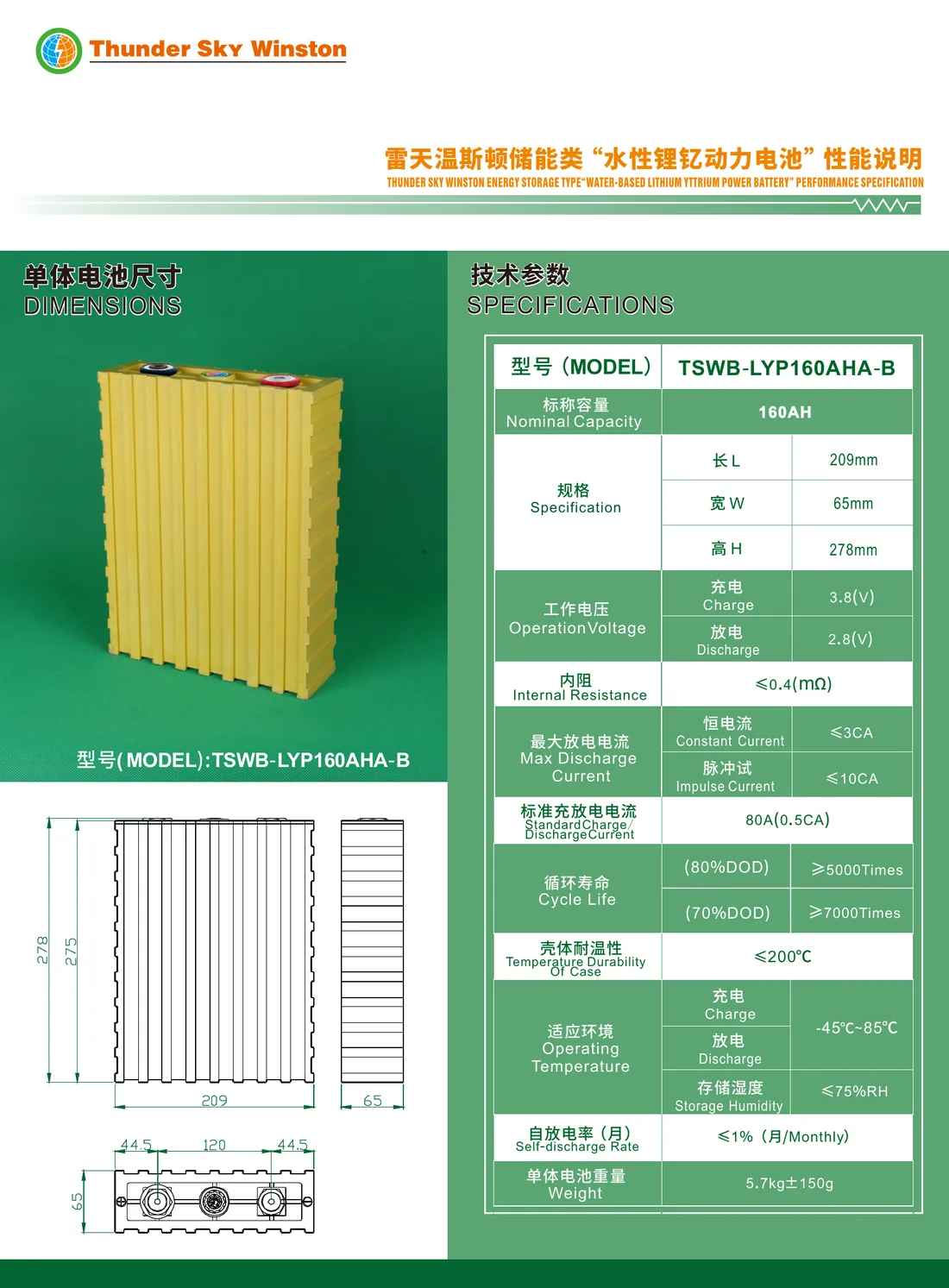

Даташит
WB-LYP160AHA - ячейка LiFePO4 160 Ач
Призматическая ячейка Winston 3,2 В, 160 Ач, литий-железо-фосфат с добавкой иттрия (LiFeYPO4)
Зависит от объёма партии, курса и срока поставки. Отдел продаж ответит в рабочий день и подтвердит наличие.
| Номинальная ёмкость | 160 Ач |
|---|---|
| Номинальное напряжение | 3,2 В |
| Габаритные размеры | 209 × 65 × 278 мм |
| Масса | 5,70 кг ±150 г |
| Ток разряда постоянный | ≤ 3,00 C (480 А) |
| Ресурс при глубине разряда 70 % | ≥ 7000 циклов |
Подробно о моделиХарактеристики, применение и сборки 12 / 24 / 48 В
Что это за ячейка
WB-LYP160AHA - призматическая ячейка LiFePO4 Winston на 3,2 В и 160 Ач, запас энергии 512 Вт·ч. Это не готовый аккумулятор, а элемент, из которого его собирают: 4 ячейки дают батарею 12 В на 2,05 кВт·ч, 8 - батарею 24 В на 4,10 кВт·ч, 16 - батарею 48 В на 8,19 кВт·ч. Корпус 209 × 65 × 278 мм, клеммы сверху, масса 5,70 кг.
Ячейка средней ёмкости для резерва связи, источников бесперебойного питания и батарей электротранспорта. Батарея 48 В из шестнадцати таких ячеек запасает 8,2 кВт·ч.
Чем выделяется WB-LYP160AHA
Лицевая сторона корпуса почти квадратная - 209 × 278 мм, толщина 65 мм. Батарея 24 В из восьми ячеек запасает 4,1 кВт·ч, весит 45,6 кг и занимает пакет длиной 520 мм - удобный формат для шкафов связи и ИБП.
Химия - литий-железо-фосфат с добавкой иттрия (LiFeYPO4): разряд до −45 °C и 7000 циклов при глубине разряда 70 %. Номинальный ток заряда - 0,50 C (80 А), постоянный ток разряда - до 3,00 C (480 А), импульсный - до 10,00 C (1600 А).
Эксплуатация
Заряд - до 3,55–3,65 В зарядным устройством с профилем LiFePO4 при температуре ячейки от −45 до +85 °C. В батарее ячейки обязательно стягивают торцевыми пластинами и ставят систему управления батареей (BMS) с балансировкой. Подробно - в статьях о зарядке, сборке и работе на морозе.
Что входит в поставку
Ячейка и болты для клемм. Шины, стяжку, систему управления батареей и зарядное устройство подбирают под конкретную сборку - напишите в запросе, что собираете, и мы подскажем.
Габаритный чертёж
Построен по габаритным размерам в масштабе.
Плотность энергии
90 Вт·ч/кг и 136 Вт·ч/л. От этих цифр зависит, поместится ли батарея в отведённое место.
Сколько ячеек нужно на батарею
Считается просто: делим нужное напряжение на 3,2 вольта. Ниже - три стандартные сборки из WB-LYP160AHA с готовыми числами, чтобы прикинуть массу и место заранее. Объём указан по самим ячейкам, без корпуса, шин и стяжки - на практике закладывайте процентов пятнадцать сверху.
| Сборка | Ячеек | Ёмкость | Энергия | Масса | Объём |
|---|---|---|---|---|---|
| 12 В · 4S | 4 шт. | 160 Ач | 2,05 кВт·ч | 22,8 кг | 15,1 л |
| 24 В · 8S | 8 шт. | 160 Ач | 4,10 кВт·ч | 45,6 кг | 30,2 л |
| 48 В · 16S | 16 шт. | 160 Ач | 8,19 кВт·ч | 91,2 кг | 60,4 л |
Нужна ёмкость больше - цепочки ставят параллельно: две цепочки по шестнадцать дают то же напряжение и вдвое больше ампер-часов. Но сначала посмотрите на ячейку большего номинала: чем меньше параллельных соединений, тем меньше мест, где контакт может ослабнуть.
Чем отличается от соседних номиналов
Правило пересчёта
12 В - четыре ячейки, 24 В - восемь, 48 В - шестнадцать. Энергия сборки равна 3,2 × 160 × число ячеек.
Частые вопросы про WB-LYP160AHA
Сколько ячеек WB-LYP160AHA нужно на 12, 24 и 48 В
Четыре ячейки дают 12 В и 2,05 кВт·ч, восемь - 24 В и 4,10 кВт·ч, шестнадцать - 48 В и 8,19 кВт·ч. Масса шестнадцати ячеек - около 91,2 кг.
Сколько энергии запасает WB-LYP160AHA
512 Вт·ч: 3,2 В, умноженные на 160 Ач.
Каким током можно заряжать и разряжать
Номинальный ток заряда - 0,50 C (80 А), максимальный - до 3,00 C (480 А). Постоянный ток разряда - до 3,00 C (480 А), импульсный - до 10,00 C (1600 А). На практике ограничением чаще оказываются система управления батареей и сечение шин.
Где обычно ставят WB-LYP160AHA
В шкафы связи, источники бесперебойного питания и батареи электротранспорта на 24 и 48 В: восемь ячеек дают 4,1 кВт·ч, шестнадцать - 8,2 кВт·ч.
Сколько прослужит ячейка
7000 циклов при глубине разряда 70 % - больше девятнадцати лет при одном цикле в сутки. Температура заряда и разряда - в таблице характеристик и в даташите.
