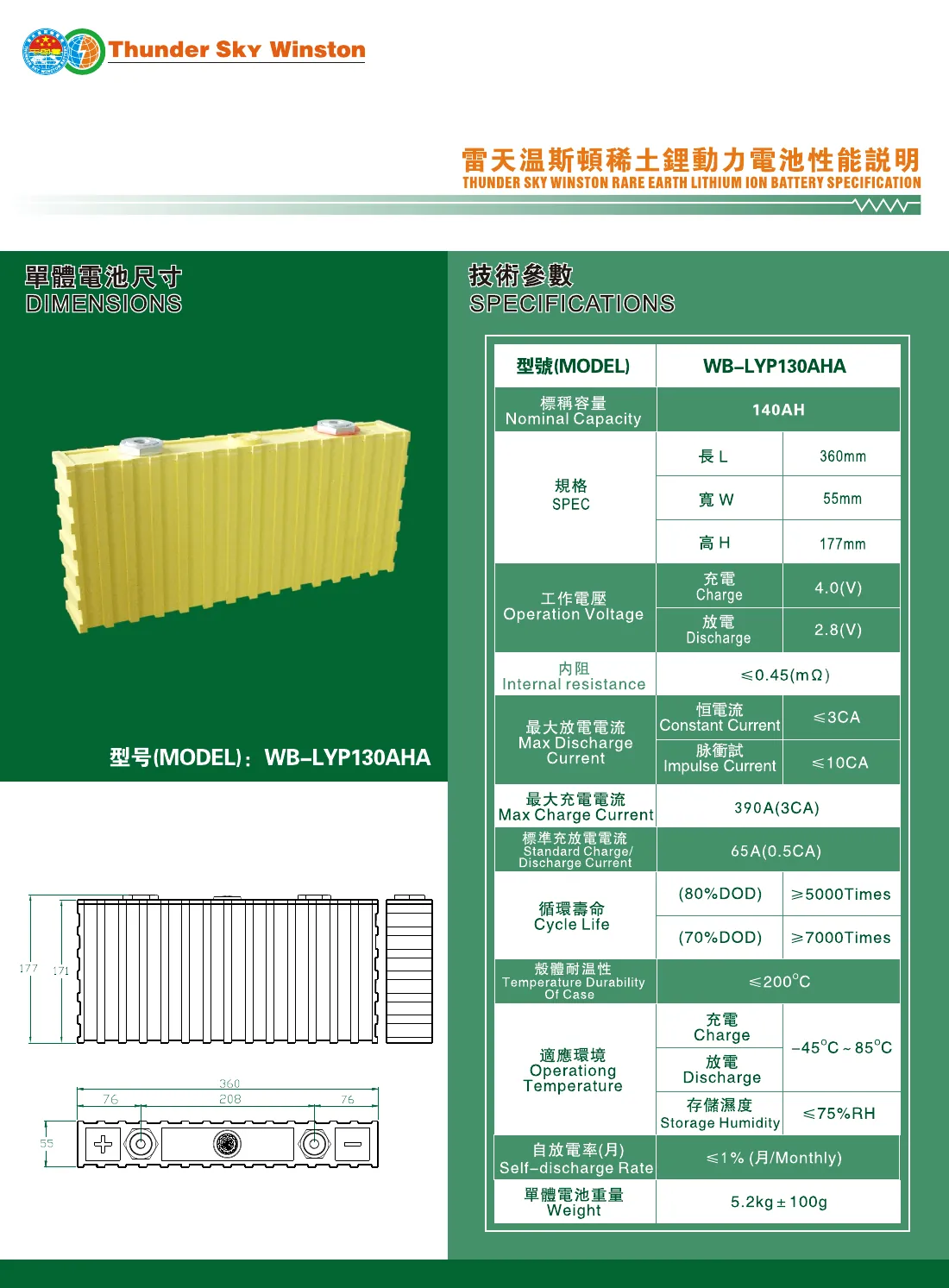

Даташит
WB-LYP130AHA - ячейка LiFePO4 130 Ач
Призматическая ячейка Winston 3,2 В, 130 Ач, литий-железо-фосфат с добавкой иттрия (LiFeYPO4)
Производитель больше не выпускает эту модель. Отправьте запрос - подберём подходящую замену из актуальной линейки Winston и пришлём цену.
| Номинальная ёмкость | 140 Ач |
|---|---|
| Номинальное напряжение | 3,2 В |
| Габаритные размеры | 360 × 55 × 177 мм |
| Масса | 5,2 кг ±100 г |
| Ток разряда постоянный | ≤ 3 C |
| Ресурс при глубине разряда 70 % | ≥ 7000 циклов |
Подробно о моделиХарактеристики, применение и сборки 12 / 24 / 48 В
Что это за ячейка
WB-LYP130AHA - призматическая ячейка LiFePO4 Winston на 3,2 В и 130 Ач, запас энергии 416 Вт·ч. Это не готовый аккумулятор, а элемент, из которого его собирают: 4 ячейки дают батарею 12 В на 1,66 кВт·ч, 8 - батарею 24 В на 3,33 кВт·ч, 16 - батарею 48 В на 6,66 кВт·ч. Корпус 360 × 55 × 177 мм, клеммы сверху, масса 5,20 кг. По даташиту Winston номинальная ёмкость этой ячейки - 140 Ач, запас энергии - 448 Вт·ч.
Ячейка 140 Ач в длинном низком корпусе высотой 177 мм. Такой формат удобно укладывать под пол электрокара, в нишу днища катера или в невысокую стойку, где ячейка привычной формы не помещается.
Чем выделяется WB-LYP130AHA
Высота корпуса - всего 177 мм, это самая низкая ячейка в каталоге среди моделей больше 100 Ач. А саморазряд - всего до 1 % в месяц, втрое меньше, чем у большинства моделей серии, поэтому её удобно ставить в резерв, который месяцами стоит без подзаряда.
Химия - литий-железо-фосфат с добавкой иттрия (LiFeYPO4): разряд до −45 °C и 7000 циклов при глубине разряда 70 %. Номинальный ток заряда - 65 А (0,5 C), постоянный ток разряда - до 3 C, импульсный - до 10 C.
Эксплуатация
Заряд - до 3,55–3,65 В зарядным устройством с профилем LiFePO4 при температуре ячейки от −45 до +85 °C. В батарее ячейки обязательно стягивают торцевыми пластинами и ставят систему управления батареей (BMS) с балансировкой. Подробно - в статьях о зарядке, сборке и работе на морозе.
Что входит в поставку
Ячейка и болты для клемм. Шины, стяжку, систему управления батареей и зарядное устройство подбирают под конкретную сборку - напишите в запросе, что собираете, и мы подскажем.
Габаритный чертёж
Построен по габаритным размерам в масштабе.
Плотность энергии
86 Вт·ч/кг и 128 Вт·ч/л. От этих цифр зависит, поместится ли батарея в отведённое место.
Сколько ячеек нужно на батарею
Считается просто: делим нужное напряжение на 3,2 вольта. Ниже - три стандартные сборки из WB-LYP130AHA с готовыми числами, чтобы прикинуть массу и место заранее. Объём указан по самим ячейкам, без корпуса, шин и стяжки - на практике закладывайте процентов пятнадцать сверху.
| Сборка | Ячеек | Ёмкость | Энергия | Масса | Объём |
|---|---|---|---|---|---|
| 12 В · 4S | 4 шт. | 140 Ач | 1,79 кВт·ч | 20,8 кг | 14,0 л |
| 24 В · 8S | 8 шт. | 140 Ач | 3,58 кВт·ч | 41,6 кг | 28,0 л |
| 48 В · 16S | 16 шт. | 140 Ач | 7,17 кВт·ч | 83,2 кг | 56,1 л |
Нужна ёмкость больше - цепочки ставят параллельно: две цепочки по шестнадцать дают то же напряжение и вдвое больше ампер-часов. Но сначала посмотрите на ячейку большего номинала: чем меньше параллельных соединений, тем меньше мест, где контакт может ослабнуть.
Чем отличается от соседних номиналов
Если место в шкафу дороже денег, посмотрите на WB-LYP160AHA: при 160 Ач она укладывает в литр объёма 136 Вт·ч против 128 у этой. Разница набегает на всей сборке.
Правило пересчёта
12 В - четыре ячейки, 24 В - восемь, 48 В - шестнадцать. Энергия сборки равна 3,2 × 140 × число ячеек.
Частые вопросы про WB-LYP130AHA
Сколько ячеек WB-LYP130AHA нужно на 12, 24 и 48 В
Четыре ячейки дают 12 В и 1,66 кВт·ч, восемь - 24 В и 3,33 кВт·ч, шестнадцать - 48 В и 6,66 кВт·ч. Масса шестнадцати ячеек - около 83,2 кг.
Сколько энергии запасает WB-LYP130AHA
416 Вт·ч: 3,2 В, умноженные на 130 Ач.
Каким током можно заряжать и разряжать
Номинальный ток заряда - 65 А (0,5 C), максимальный - 390 А (3 C). Постоянный ток разряда - до 3 C, импульсный - до 10 C. На практике ограничением чаще оказываются система управления батареей и сечение шин.
Где пригодится низкий корпус WB-LYP130AHA
Там, где батарею кладут под пол или в невысокую нишу: электрокары, днище катера, низкие стойки. Высота ячейки - 177 мм при ёмкости 140 Ач.
Сколько прослужит ячейка
7000 циклов при глубине разряда 70 % - больше девятнадцати лет при одном цикле в сутки. Температура заряда и разряда - в таблице характеристик и в даташите.
