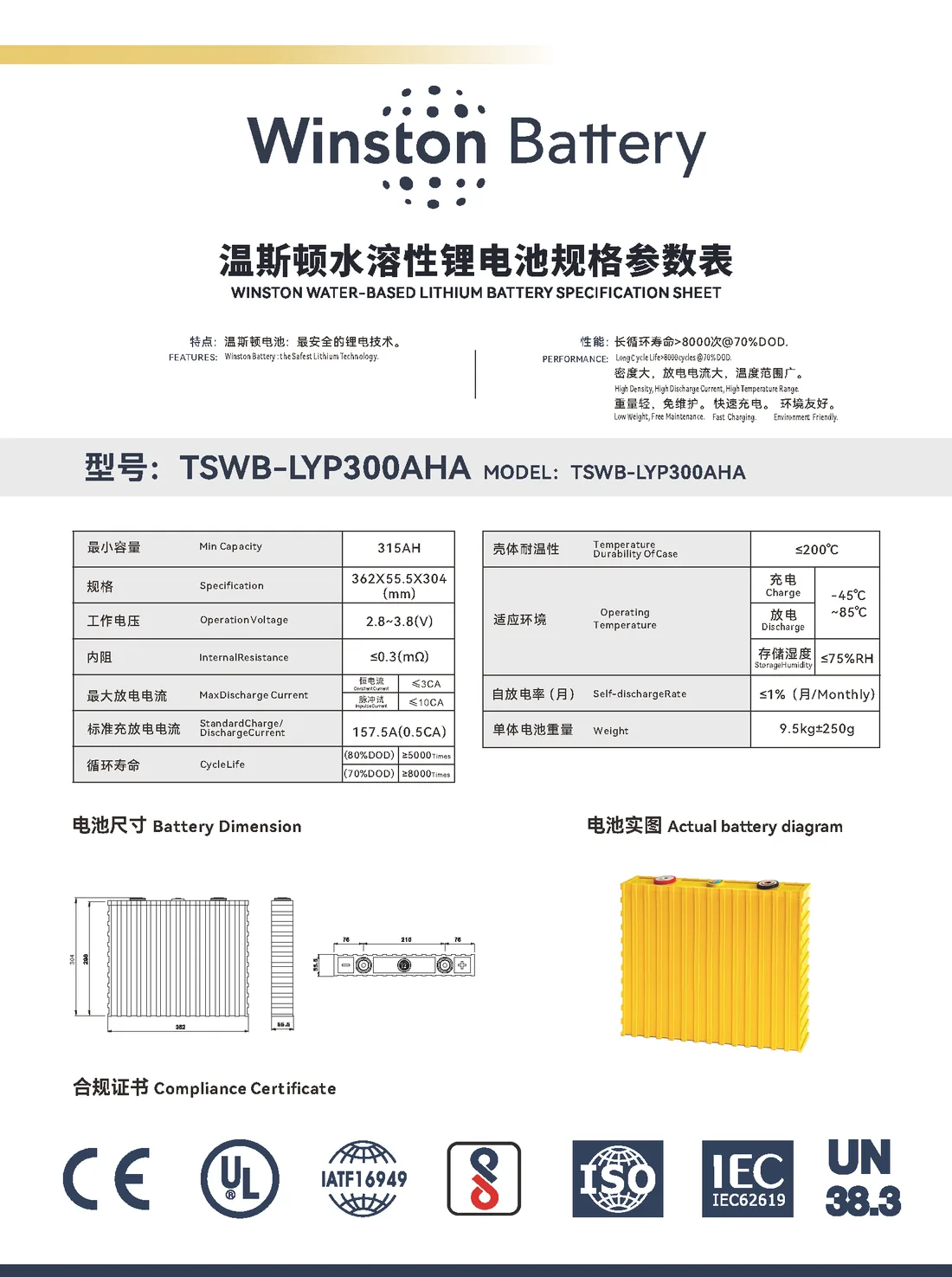

Даташит
WB-LYP300AHA - ячейка LiFePO4 300 Ач
Призматическая ячейка Winston 3,2 В, 300 Ач, литий-железо-фосфат с добавкой иттрия (LiFeYPO4)
Зависит от объёма партии, курса и срока поставки. Отдел продаж ответит в рабочий день и подтвердит наличие.
| Номинальная ёмкость | 300 Ач |
|---|---|
| Номинальное напряжение | 3,2 В |
| Габаритные размеры | 362 × 55,5 × 304 мм |
| Масса | 9,50 кг ±250 г |
| Ток разряда постоянный | ≤ 3,00 C (900 А) |
| Ресурс при глубине разряда 70 % | ≥ 8000 циклов |
Подробно о моделиХарактеристики, применение и сборки 12 / 24 / 48 В
Что это за ячейка
WB-LYP300AHA - призматическая ячейка LiFePO4 Winston на 3,2 В и 300 Ач, запас энергии 960 Вт·ч. Это не готовый аккумулятор, а элемент, из которого его собирают: 4 ячейки дают батарею 12 В на 3,84 кВт·ч, 8 - батарею 24 В на 7,68 кВт·ч, 16 - батарею 48 В на 15,36 кВт·ч. Корпус 362 × 55.5 × 304 мм, клеммы сверху, масса 9,50 кг. По даташиту Winston минимальная ёмкость ячейки - 315 Ач, то есть больше 300 Ач в названии модели.
Ячейка для накопителей солнечных станций и тяговых батарей: батарея 48 В из шестнадцати ячеек запасает 15,4 кВт·ч. Импульсный ток до 3000 А выдерживает пуск двигателей и разгон техники.
Чем выделяется WB-LYP300AHA
По энергии на килограмм и на литр (99 Вт·ч/кг, 155 Вт·ч/л) это одна из самых плотных моделей серии WB-LYP. Пакет на 48 В из шестнадцати ячеек длиной 896 мм запасает 15,36 кВт·ч и весит 155 кг.
Химия - литий-железо-фосфат с добавкой иттрия (LiFeYPO4): разряд до −45 °C и 8000 циклов при глубине разряда 70 %. Номинальный ток заряда - 0,50 C (157,5 А), постоянный ток разряда - до 3,00 C (900 А), импульсный - до 10,00 C (3000 А).
Эксплуатация
Заряд - до 3,55–3,65 В зарядным устройством с профилем LiFePO4 при температуре ячейки от −45 до +85 °C. В батарее ячейки обязательно стягивают торцевыми пластинами и ставят систему управления батареей (BMS) с балансировкой. Подробно - в статьях о зарядке, сборке и работе на морозе.
Что входит в поставку
Ячейка и болты для клемм. Шины, стяжку, систему управления батареей и зарядное устройство подбирают под конкретную сборку - напишите в запросе, что собираете, и мы подскажем.
Габаритный чертёж
Построен по габаритным размерам в масштабе.
Плотность энергии
101 Вт·ч/кг и 157 Вт·ч/л. От этих цифр зависит, поместится ли батарея в отведённое место.
Сколько ячеек нужно на батарею
Считается просто: делим нужное напряжение на 3,2 вольта. Ниже - три стандартные сборки из WB-LYP300AHA с готовыми числами, чтобы прикинуть массу и место заранее. Объём указан по самим ячейкам, без корпуса, шин и стяжки - на практике закладывайте процентов пятнадцать сверху.
| Сборка | Ячеек | Ёмкость | Энергия | Масса | Объём |
|---|---|---|---|---|---|
| 12 В · 4S | 4 шт. | 300 Ач | 3,84 кВт·ч | 38,0 кг | 24,4 л |
| 24 В · 8S | 8 шт. | 300 Ач | 7,68 кВт·ч | 76,0 кг | 48,9 л |
| 48 В · 16S | 16 шт. | 300 Ач | 15,36 кВт·ч | 152,0 кг | 97,7 л |
Нужна ёмкость больше - цепочки ставят параллельно: две цепочки по шестнадцать дают то же напряжение и вдвое больше ампер-часов. Но сначала посмотрите на ячейку большего номинала: чем меньше параллельных соединений, тем меньше мест, где контакт может ослабнуть.
Чем отличается от соседних номиналов
Правило пересчёта
12 В - четыре ячейки, 24 В - восемь, 48 В - шестнадцать. Энергия сборки равна 3,2 × 300 × число ячеек.
Частые вопросы про WB-LYP300AHA
Сколько ячеек WB-LYP300AHA нужно на 12, 24 и 48 В
Четыре ячейки дают 12 В и 3,84 кВт·ч, восемь - 24 В и 7,68 кВт·ч, шестнадцать - 48 В и 15,36 кВт·ч. Масса шестнадцати ячеек - около 152,0 кг.
Сколько энергии запасает WB-LYP300AHA
960 Вт·ч: 3,2 В, умноженные на 300 Ач.
Каким током можно заряжать и разряжать
Номинальный ток заряда - 0,50 C (157,5 А), максимальный - до 3,00 C (900 А). Постоянный ток разряда - до 3,00 C (900 А), импульсный - до 10,00 C (3000 А). На практике ограничением чаще оказываются система управления батареей и сечение шин.
Чем WB-LYP300AHA лучше двух ячеек по 150 Ач
Одна ячейка вместо параллельной пары - вдвое меньше перемычек и болтов. И по плотности энергии модель на 300 Ач - одна из лучших в линейке.
Сколько прослужит ячейка
8000 циклов при глубине разряда 70 % - больше двадцати одного лет при одном цикле в сутки. Температура заряда и разряда - в таблице характеристик и в даташите.
Сколько стоит WB-LYP300AHA
Цена зависит от объёма партии, курса и срока поставки. Отправьте запрос с количеством - отдел продаж ответит в рабочий день: цена, наличие и срок отгрузки.
