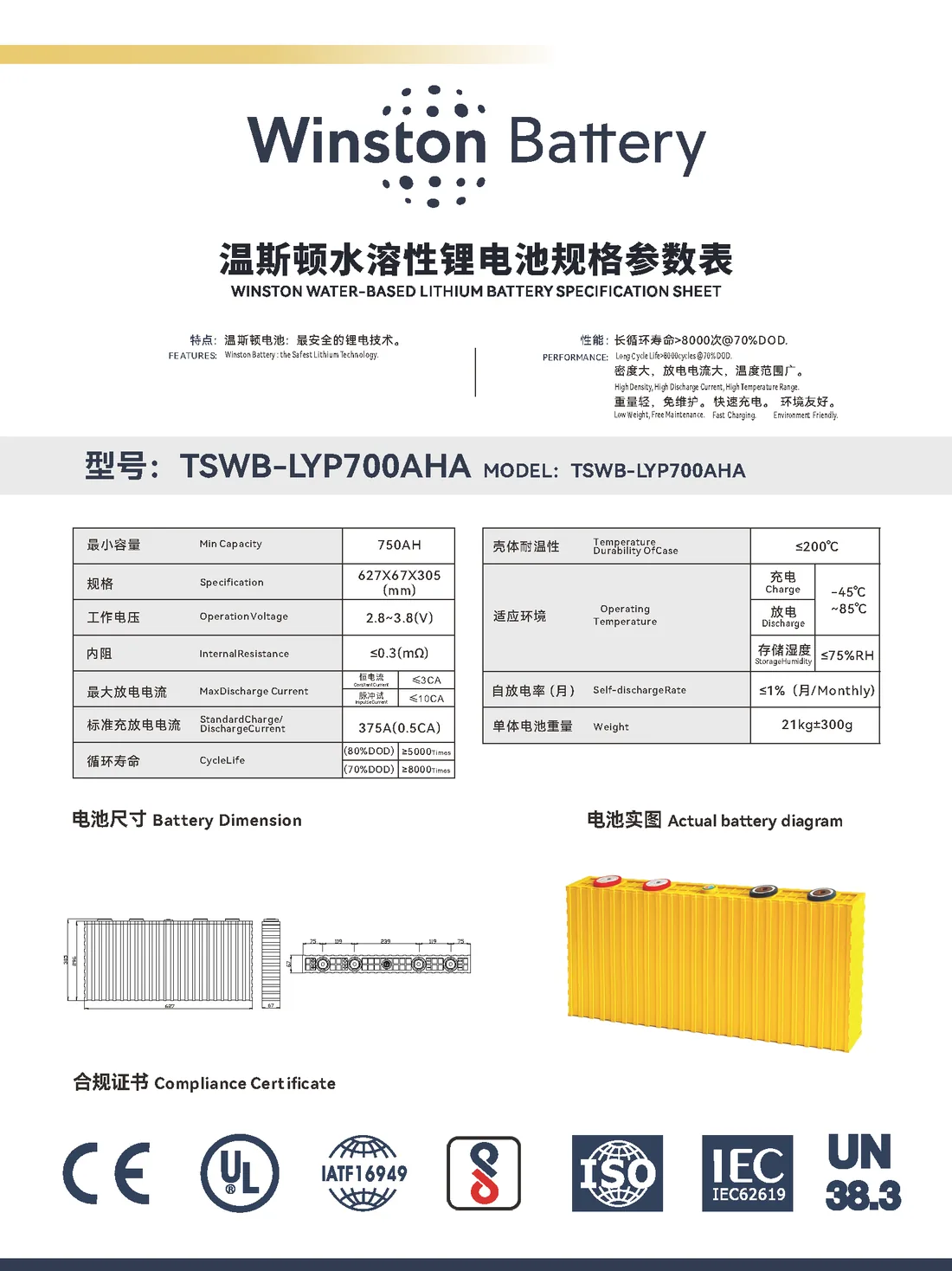

Даташит
WB-LYP700AHA - ячейка LiFePO4 700 Ач
Призматическая ячейка Winston 3,2 В, 700 Ач, литий-железо-фосфат с добавкой иттрия (LiFeYPO4)
Зависит от объёма партии, курса и срока поставки. Отдел продаж ответит в рабочий день и подтвердит наличие.
| Номинальная ёмкость | 700 Ач |
|---|---|
| Номинальное напряжение | 3,2 В |
| Габаритные размеры | 627 × 67 × 305 мм |
| Масса | 21,00 кг ±300 г |
| Ток разряда постоянный | ≤ 3,00 C (2100 А) |
| Ресурс при глубине разряда 70 % | ≥ 8000 циклов |
Подробно о моделиХарактеристики, применение и сборки 12 / 24 / 48 В
Что это за ячейка
WB-LYP700AHA - призматическая ячейка LiFePO4 Winston на 3,2 В и 700 Ач, запас энергии 2240 Вт·ч. Это не готовый аккумулятор, а элемент, из которого его собирают: 4 ячейки дают батарею 12 В на 8,96 кВт·ч, 8 - батарею 24 В на 17,92 кВт·ч, 16 - батарею 48 В на 35,84 кВт·ч. Корпус 627 × 67 × 305 мм, клеммы сверху, масса 21,00 кг. По даташиту Winston минимальная ёмкость ячейки - 750 Ач, то есть больше 700 Ач в названии модели.
Ячейка для промышленных накопителей и тяговых батарей большой ёмкости: шестнадцать штук дают 35,8 кВт·ч на 48 В без единой параллельной цепочки.
Чем выделяется WB-LYP700AHA
Самая плотная модель серии WB-LYP: 107 Вт·ч/кг и 175 Вт·ч/л. При длине 627 мм ячейка остаётся тонкой - 67 мм, поэтому пакет на 48 В занимает всего 1072 мм и запасает 35,8 кВт·ч.
Химия - литий-железо-фосфат с добавкой иттрия (LiFeYPO4): разряд до −45 °C и 8000 циклов при глубине разряда 70 %. Номинальный ток заряда - 0,50 C (375 А), постоянный ток разряда - до 3,00 C (2100 А), импульсный - до 10,00 C (7000 А).
Эксплуатация
Заряд - до 3,55–3,65 В зарядным устройством с профилем LiFePO4 при температуре ячейки от −45 до +85 °C. В батарее ячейки обязательно стягивают торцевыми пластинами и ставят систему управления батареей (BMS) с балансировкой. Подробно - в статьях о зарядке, сборке и работе на морозе.
Что входит в поставку
Ячейка и болты для клемм. Шины, стяжку, систему управления батареей и зарядное устройство подбирают под конкретную сборку - напишите в запросе, что собираете, и мы подскажем.
Габаритный чертёж
Построен по габаритным размерам в масштабе.
Плотность энергии
107 Вт·ч/кг и 175 Вт·ч/л. От этих цифр зависит, поместится ли батарея в отведённое место.
Сколько ячеек нужно на батарею
Считается просто: делим нужное напряжение на 3,2 вольта. Ниже - три стандартные сборки из WB-LYP700AHA с готовыми числами, чтобы прикинуть массу и место заранее. Объём указан по самим ячейкам, без корпуса, шин и стяжки - на практике закладывайте процентов пятнадцать сверху.
| Сборка | Ячеек | Ёмкость | Энергия | Масса | Объём |
|---|---|---|---|---|---|
| 12 В · 4S | 4 шт. | 700 Ач | 8,96 кВт·ч | 84,0 кг | 51,3 л |
| 24 В · 8S | 8 шт. | 700 Ач | 17,92 кВт·ч | 168,0 кг | 102,5 л |
| 48 В · 16S | 16 шт. | 700 Ач | 35,84 кВт·ч | 336,0 кг | 205,0 л |
Нужна ёмкость больше - цепочки ставят параллельно: две цепочки по шестнадцать дают то же напряжение и вдвое больше ампер-часов. Но сначала посмотрите на ячейку большего номинала: чем меньше параллельных соединений, тем меньше мест, где контакт может ослабнуть.
Чем отличается от соседних номиналов
Правило пересчёта
12 В - четыре ячейки, 24 В - восемь, 48 В - шестнадцать. Энергия сборки равна 3,2 × 700 × число ячеек.
Частые вопросы про WB-LYP700AHA
Сколько ячеек WB-LYP700AHA нужно на 12, 24 и 48 В
Четыре ячейки дают 12 В и 8,96 кВт·ч, восемь - 24 В и 17,92 кВт·ч, шестнадцать - 48 В и 35,84 кВт·ч. Масса шестнадцати ячеек - около 336,0 кг.
Сколько энергии запасает WB-LYP700AHA
2240 Вт·ч: 3,2 В, умноженные на 700 Ач.
Каким током можно заряжать и разряжать
Номинальный ток заряда - 0,50 C (375 А), максимальный - до 3,00 C (2100 А). Постоянный ток разряда - до 3,00 C (2100 А), импульсный - до 10,00 C (7000 А). На практике ограничением чаще оказываются система управления батареей и сечение шин.
Для каких задач берут WB-LYP700AHA
Для промышленных накопителей и тяговых батарей, где нужно 30–40 кВт·ч в одной цепочке без параллельных соединений.
Сколько прослужит ячейка
8000 циклов при глубине разряда 70 % - больше двадцати одного лет при одном цикле в сутки. Температура заряда и разряда - в таблице характеристик и в даташите.
