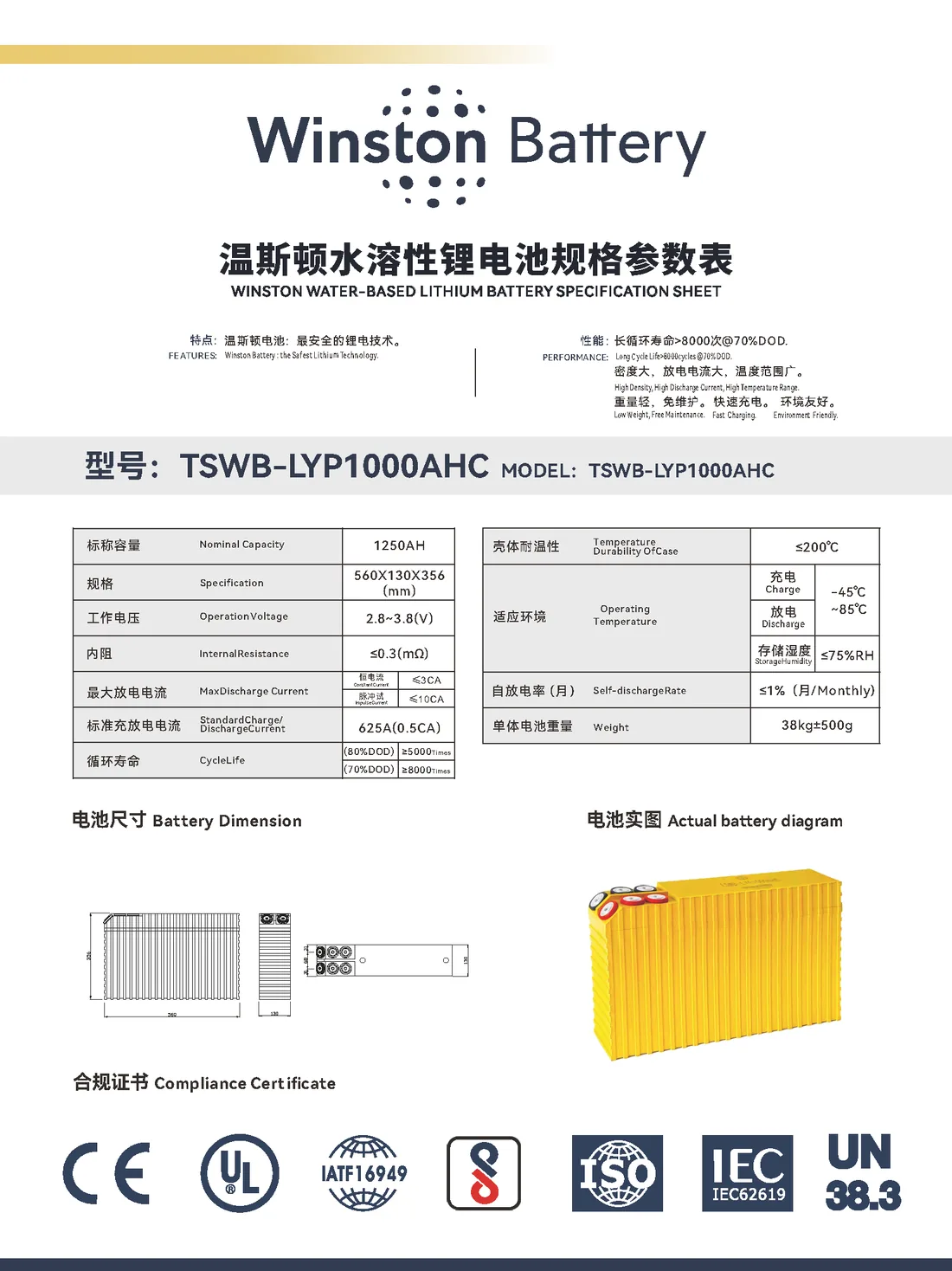

Даташит
WB-LYP1000AHC - ячейка LiFePO4 1000 Ач
Призматическая ячейка Winston 3,2 В, 1000 Ач, литий-железо-фосфат с добавкой иттрия (LiFeYPO4)
Зависит от объёма партии, курса и срока поставки. Отдел продаж ответит в рабочий день и подтвердит наличие.
| Номинальная ёмкость | 1250 Ач |
|---|---|
| Номинальное напряжение | 3,2 В |
| Габаритные размеры | 560 × 130 × 356 мм |
| Масса | 38,00 кг ±500 г |
| Ток разряда постоянный | ≤ 3,00 C (3750 А) |
| Ресурс при глубине разряда 70 % | ≥ 8000 циклов |
Подробно о моделиХарактеристики, применение и сборки 12 / 24 / 48 В
Что это за ячейка
WB-LYP1000AHC - призматическая ячейка LiFePO4 Winston на 3,2 В и 1000 Ач, запас энергии 3200 Вт·ч. Это не готовый аккумулятор, а элемент, из которого его собирают: 4 ячейки дают батарею 12 В на 12,80 кВт·ч, 8 - батарею 24 В на 25,60 кВт·ч, 16 - батарею 48 В на 51,20 кВт·ч. Корпус 560 × 130 × 356 мм, клеммы сверху, масса 38,00 кг. По даташиту Winston номинальная ёмкость этой ячейки - 1250 Ач, запас энергии - 4000 Вт·ч.
Одна ячейка запасает 3,2 кВт·ч. Её ставят в промышленные накопители, системы связи на северных объектах и на суда - туда, где нужна большая энергия и минимум соединений в батарее.
Чем выделяется WB-LYP1000AHC
Толщина корпуса - 130 мм, вдвое больше, чем у остальных ячеек серии. Всего четыре ячейки дают батарею 12 В на 12,8 кВт·ч - столько обычно набирают из десятков ячеек поменьше.
Химия - литий-железо-фосфат с добавкой иттрия (LiFeYPO4): разряд до −45 °C и 8000 циклов при глубине разряда 70 %. Номинальный ток заряда - 0,50 C (625 А), постоянный ток разряда - до 3,00 C (3750 А), импульсный - до 10,00 C (12500 А).
Эксплуатация
Заряд - до 3,55–3,65 В зарядным устройством с профилем LiFePO4 при температуре ячейки от −45 до +85 °C. В батарее ячейки обязательно стягивают торцевыми пластинами и ставят систему управления батареей (BMS) с балансировкой. Подробно - в статьях о зарядке, сборке и работе на морозе.
Что входит в поставку
Ячейка и болты для клемм. Шины, стяжку, систему управления батареей и зарядное устройство подбирают под конкретную сборку - напишите в запросе, что собираете, и мы подскажем.
Габаритный чертёж
Построен по габаритным размерам в масштабе.
Плотность энергии
105 Вт·ч/кг и 154 Вт·ч/л. От этих цифр зависит, поместится ли батарея в отведённое место.
Сколько ячеек нужно на батарею
Считается просто: делим нужное напряжение на 3,2 вольта. Ниже - три стандартные сборки из WB-LYP1000AHC с готовыми числами, чтобы прикинуть массу и место заранее. Объём указан по самим ячейкам, без корпуса, шин и стяжки - на практике закладывайте процентов пятнадцать сверху.
| Сборка | Ячеек | Ёмкость | Энергия | Масса | Объём |
|---|---|---|---|---|---|
| 12 В · 4S | 4 шт. | 1000 Ач | 12,80 кВт·ч | 152,0 кг | 103,7 л |
| 24 В · 8S | 8 шт. | 1000 Ач | 25,60 кВт·ч | 304,0 кг | 207,3 л |
| 48 В · 16S | 16 шт. | 1000 Ач | 51,20 кВт·ч | 608,0 кг | 414,7 л |
Нужна ёмкость больше - цепочки ставят параллельно: две цепочки по шестнадцать дают то же напряжение и вдвое больше ампер-часов. Но сначала посмотрите на ячейку большего номинала: чем меньше параллельных соединений, тем меньше мест, где контакт может ослабнуть.
Чем отличается от соседних номиналов
Правило пересчёта
12 В - четыре ячейки, 24 В - восемь, 48 В - шестнадцать. Энергия сборки равна 3,2 × 1000 × число ячеек.
Частые вопросы про WB-LYP1000AHC
Сколько ячеек WB-LYP1000AHC нужно на 12, 24 и 48 В
Четыре ячейки дают 12 В и 12,80 кВт·ч, восемь - 24 В и 25,60 кВт·ч, шестнадцать - 48 В и 51,20 кВт·ч. Масса шестнадцати ячеек - около 608,0 кг.
Сколько энергии запасает WB-LYP1000AHC
3200 Вт·ч: 3,2 В, умноженные на 1000 Ач.
Каким током можно заряжать и разряжать
Номинальный ток заряда - 0,50 C (625 А), максимальный - до 3,00 C (3750 А). Постоянный ток разряда - до 3,00 C (3750 А), импульсный - до 10,00 C (12500 А). На практике ограничением чаще оказываются система управления батареей и сечение шин.
Чем WB-LYP1000AHC отличается от TS-LTHP1000AHA
Ёмкость одинаковая - 1000 Ач. WB-LYP1000AHC - длинный плоский корпус 560 × 130 мм высотой 356 мм; TS-LTHP1000AHA компактнее по объёму и легче. Выбор зависит от того, под какое место проектируется батарея.
Сколько прослужит ячейка
8000 циклов при глубине разряда 70 % - больше двадцати одного лет при одном цикле в сутки. Температура заряда и разряда - в таблице характеристик и в даташите.
