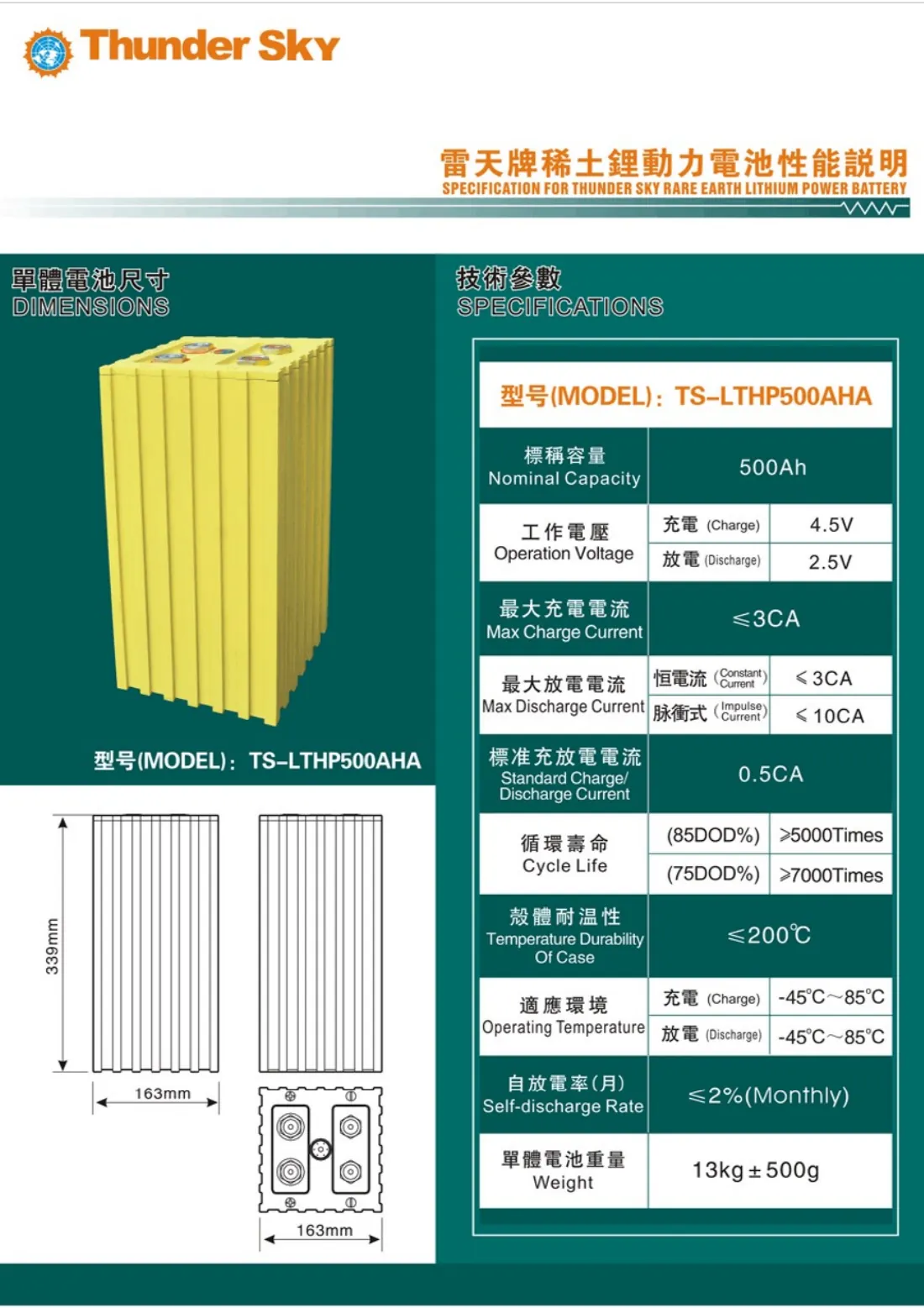

TS-LTHP500AHA - ячейка LiFePO4 500 Ач
Призматическая ячейка Winston 3,2 В, 500 Ач, литий-железо-фосфат с добавкой иттрия (LiFeYPO4)
Производитель больше не выпускает эту модель. Отправьте запрос - подберём подходящую замену из актуальной линейки Winston и пришлём цену.
| Номинальная ёмкость | 500 Ач |
|---|---|
| Номинальное напряжение | 3,2 В |
| Габаритные размеры | 163 × 163 × 339 мм |
| Масса | 13 кг ±500 г |
| Ток разряда постоянный | ≤ 3 C |
| Ресурс при глубине разряда 75 % | ≥ 7000 циклов |
Подробно о моделиХарактеристики, применение и сборки 12 / 24 / 48 В
Что это за ячейка
TS-LTHP500AHA - призматическая ячейка LiFePO4 Winston на 3,2 В и 500 Ач, запас энергии 1600 Вт·ч. Это не готовый аккумулятор, а элемент, из которого его собирают: 4 ячейки дают батарею 12 В на 6,40 кВт·ч, 8 - батарею 24 В на 12,80 кВт·ч, 16 - батарею 48 В на 25,60 кВт·ч. Корпус 163 × 163 × 339 мм, клеммы сверху, масса 13,00 кг.
Ячейка серии Thunder Sky в корпусе квадратного сечения 163 × 163 мм. Шестнадцать таких ячеек дают батарею 48 В на 25,6 кВт·ч.
Чем выделяется TS-LTHP500AHA
Основание корпуса квадратное - 163 × 163 мм. Шестнадцать ячеек, поставленных в два ряда, занимают площадь около 1,3 × 0,33 м и дают батарею 48 В на 25,6 кВт·ч массой 208 кг.
Химия - литий-железо-фосфат с добавкой иттрия (LiFeYPO4): разряд до −45 °C и 7000 циклов при глубине разряда 75 %. Номинальный ток заряда - 0,5 C, постоянный ток разряда - до 3 C, импульсный - до 10 C.
Эксплуатация
Заряд - до 3,55–3,65 В зарядным устройством с профилем LiFePO4 при температуре ячейки от −45 до +85 °C. В батарее ячейки обязательно стягивают торцевыми пластинами и ставят систему управления батареей (BMS) с балансировкой. Подробно - в статьях о зарядке, сборке и работе на морозе.
Что входит в поставку
Ячейка и болты для клемм. Шины, стяжку, систему управления батареей и зарядное устройство подбирают под конкретную сборку - напишите в запросе, что собираете, и мы подскажем.
Габаритный чертёж
Построен по габаритным размерам в масштабе.
Плотность энергии
123 Вт·ч/кг и 178 Вт·ч/л. От этих цифр зависит, поместится ли батарея в отведённое место.
Сколько ячеек нужно на батарею
Считается просто: делим нужное напряжение на 3,2 вольта. Ниже - три стандартные сборки из TS-LTHP500AHA с готовыми числами, чтобы прикинуть массу и место заранее. Объём указан по самим ячейкам, без корпуса, шин и стяжки - на практике закладывайте процентов пятнадцать сверху.
| Сборка | Ячеек | Ёмкость | Энергия | Масса | Объём |
|---|---|---|---|---|---|
| 12 В · 4S | 4 шт. | 500 Ач | 6,40 кВт·ч | 52,0 кг | 36,0 л |
| 24 В · 8S | 8 шт. | 500 Ач | 12,80 кВт·ч | 104,0 кг | 72,1 л |
| 48 В · 16S | 16 шт. | 500 Ач | 25,60 кВт·ч | 208,0 кг | 144,1 л |
Нужна ёмкость больше - цепочки ставят параллельно: две цепочки по шестнадцать дают то же напряжение и вдвое больше ампер-часов. Но сначала посмотрите на ячейку большего номинала: чем меньше параллельных соединений, тем меньше мест, где контакт может ослабнуть.
Чем отличается от соседних номиналов
Если место в шкафу дороже денег, посмотрите на TS-LTHP750AHA: при 750 Ач она укладывает в литр объёма 189 Вт·ч против 178 у этой. Разница набегает на всей сборке.
Правило пересчёта
12 В - четыре ячейки, 24 В - восемь, 48 В - шестнадцать. Энергия сборки равна 3,2 × 500 × число ячеек.
Частые вопросы про TS-LTHP500AHA
Сколько ячеек TS-LTHP500AHA нужно на 12, 24 и 48 В
Четыре ячейки дают 12 В и 6,40 кВт·ч, восемь - 24 В и 12,80 кВт·ч, шестнадцать - 48 В и 25,60 кВт·ч. Масса шестнадцати ячеек - около 208,0 кг.
Сколько энергии запасает TS-LTHP500AHA
1600 Вт·ч: 3,2 В, умноженные на 500 Ач.
Каким током можно заряжать и разряжать
Номинальный ток заряда - 0,5 C, максимальный - до 3 C. Постоянный ток разряда - до 3 C, импульсный - до 10 C. На практике ограничением чаще оказываются система управления батареей и сечение шин.
Сколько весит батарея 48 В из TS-LTHP500AHA
Шестнадцать ячеек весят около 208 кг и запасают 25,6 кВт·ч - это 123 Вт·ч на килограмм.
Сколько прослужит ячейка
7000 циклов при глубине разряда 75 % - больше девятнадцати лет при одном цикле в сутки. Температура заряда и разряда - в таблице характеристик и в даташите.
Сколько стоит TS-LTHP500AHA
Цена зависит от объёма партии, курса и срока поставки. Отправьте запрос с количеством - отдел продаж ответит в рабочий день: цена, наличие и срок отгрузки.
