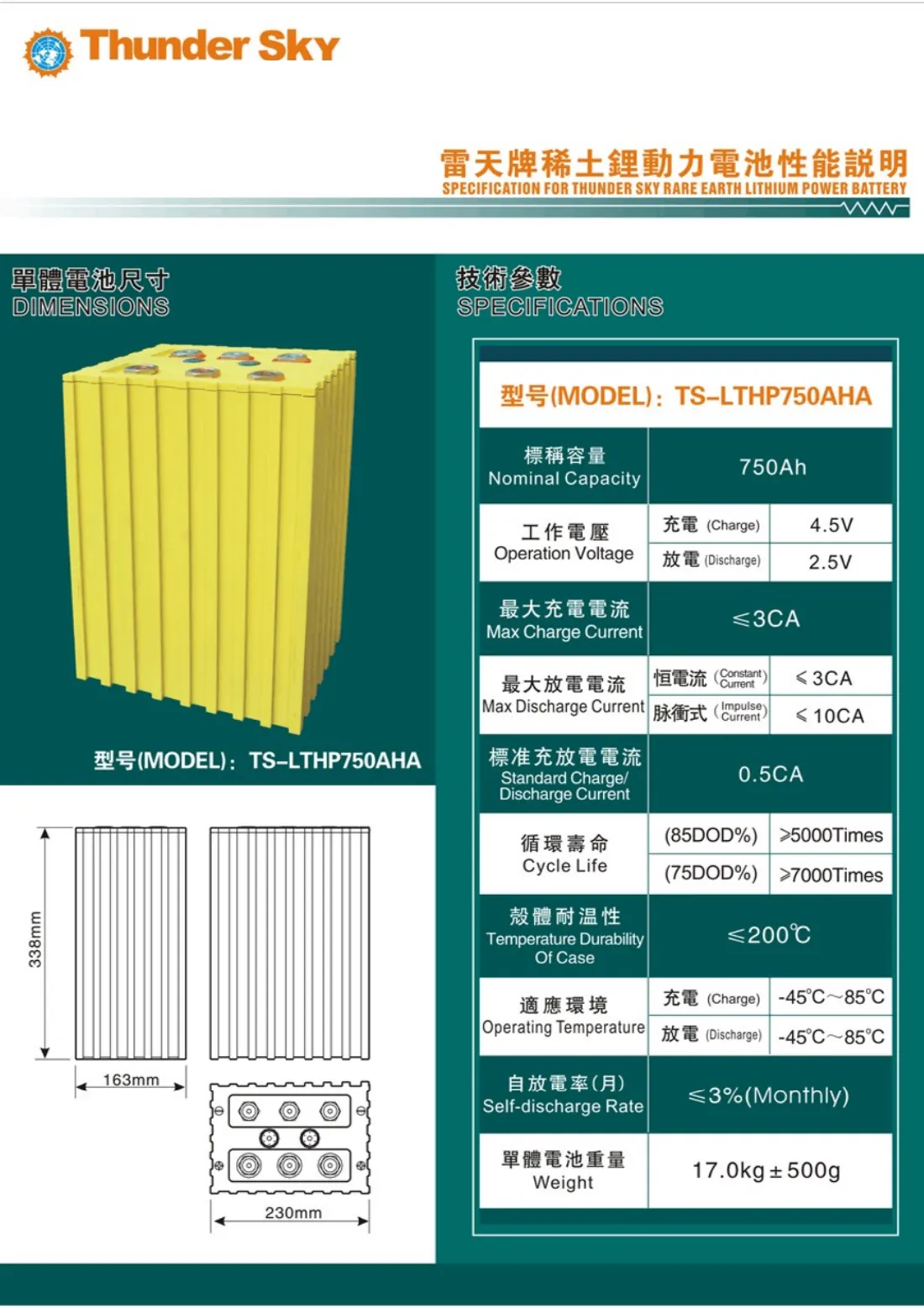

Даташит
TS-LTHP750AHA - ячейка LiFePO4 750 Ач
Призматическая ячейка Winston 3,2 В, 750 Ач, литий-железо-фосфат с добавкой иттрия (LiFeYPO4)
Производитель больше не выпускает эту модель. Отправьте запрос - подберём подходящую замену из актуальной линейки Winston и пришлём цену.
| Номинальная ёмкость | 750 Ач |
|---|---|
| Номинальное напряжение | 3,2 В |
| Габаритные размеры | 163 × 230 × 338 мм |
| Масса | 17,0 кг ±500 г |
| Ток разряда постоянный | ≤ 3 C |
| Ресурс при глубине разряда 75 % | ≥ 7000 циклов |
Подробно о моделиХарактеристики, применение и сборки 12 / 24 / 48 В
Что это за ячейка
TS-LTHP750AHA - призматическая ячейка LiFePO4 Winston на 3,2 В и 750 Ач, запас энергии 2400 Вт·ч. Это не готовый аккумулятор, а элемент, из которого его собирают: 4 ячейки дают батарею 12 В на 9,60 кВт·ч, 8 - батарею 24 В на 19,20 кВт·ч, 16 - батарею 48 В на 38,40 кВт·ч. Корпус 163 × 230 × 338 мм, клеммы сверху, масса 17,00 кг.
Ячейка серии Thunder Sky на 750 Ач: батарея 48 В из шестнадцати ячеек запасает 38,4 кВт·ч. Для промышленных накопителей и тяговых батарей большой ёмкости.
Чем выделяется TS-LTHP750AHA
По энергии на килограмм это лидер каталога - 141 Вт·ч/кг. Батарея 48 В из шестнадцати ячеек запасает 38,4 кВт·ч и весит около 272 кг, поэтому модель выбирают там, где масса батареи ограничена.
Химия - литий-железо-фосфат с добавкой иттрия (LiFeYPO4): разряд до −45 °C и 7000 циклов при глубине разряда 75 %. Номинальный ток заряда - 0,5 C, постоянный ток разряда - до 3 C, импульсный - до 10 C.
Эксплуатация
Заряд - до 3,55–3,65 В зарядным устройством с профилем LiFePO4 при температуре ячейки от −45 до +85 °C. В батарее ячейки обязательно стягивают торцевыми пластинами и ставят систему управления батареей (BMS) с балансировкой. Подробно - в статьях о зарядке, сборке и работе на морозе.
Что входит в поставку
Ячейка и болты для клемм. Шины, стяжку, систему управления батареей и зарядное устройство подбирают под конкретную сборку - напишите в запросе, что собираете, и мы подскажем.
Габаритный чертёж
Построен по габаритным размерам в масштабе.
Плотность энергии
141 Вт·ч/кг и 189 Вт·ч/л. От этих цифр зависит, поместится ли батарея в отведённое место.
Сколько ячеек нужно на батарею
Считается просто: делим нужное напряжение на 3,2 вольта. Ниже - три стандартные сборки из TS-LTHP750AHA с готовыми числами, чтобы прикинуть массу и место заранее. Объём указан по самим ячейкам, без корпуса, шин и стяжки - на практике закладывайте процентов пятнадцать сверху.
| Сборка | Ячеек | Ёмкость | Энергия | Масса | Объём |
|---|---|---|---|---|---|
| 12 В · 4S | 4 шт. | 750 Ач | 9,60 кВт·ч | 68,0 кг | 50,7 л |
| 24 В · 8S | 8 шт. | 750 Ач | 19,20 кВт·ч | 136,0 кг | 101,4 л |
| 48 В · 16S | 16 шт. | 750 Ач | 38,40 кВт·ч | 272,0 кг | 202,7 л |
Нужна ёмкость больше - цепочки ставят параллельно: две цепочки по шестнадцать дают то же напряжение и вдвое больше ампер-часов. Но сначала посмотрите на ячейку большего номинала: чем меньше параллельных соединений, тем меньше мест, где контакт может ослабнуть.
Чем отличается от соседних номиналов
Если место в шкафу дороже денег, посмотрите на TS-LTHP1000AHA: при 1000 Ач она укладывает в литр объёма 200 Вт·ч против 189 у этой. Разница набегает на всей сборке.
Правило пересчёта
12 В - четыре ячейки, 24 В - восемь, 48 В - шестнадцать. Энергия сборки равна 3,2 × 750 × число ячеек.
Частые вопросы про TS-LTHP750AHA
Сколько ячеек TS-LTHP750AHA нужно на 12, 24 и 48 В
Четыре ячейки дают 12 В и 9,60 кВт·ч, восемь - 24 В и 19,20 кВт·ч, шестнадцать - 48 В и 38,40 кВт·ч. Масса шестнадцати ячеек - около 272,0 кг.
Сколько энергии запасает TS-LTHP750AHA
2400 Вт·ч: 3,2 В, умноженные на 750 Ач.
Каким током можно заряжать и разряжать
Номинальный ток заряда - 0,5 C, максимальный - до 3 C. Постоянный ток разряда - до 3 C, импульсный - до 10 C. На практике ограничением чаще оказываются система управления батареей и сечение шин.
Почему TS-LTHP750AHA такая лёгкая для своей ёмкости
У модели самая высокая удельная энергия в каталоге - 141 Вт·ч/кг: 750 Ач при массе 17 кг.
Сколько прослужит ячейка
7000 циклов при глубине разряда 75 % - больше девятнадцати лет при одном цикле в сутки. Температура заряда и разряда - в таблице характеристик и в даташите.
