WB-LYP40AHA - ячейка LiFePO4 40 Ач
Призматическая ячейка Winston 3,2 В, 40 Ач, литий-железо-фосфат с добавкой иттрия (LiFeYPO4)
Производитель больше не выпускает эту модель. Отправьте запрос - подберём подходящую замену из актуальной линейки Winston и пришлём цену.

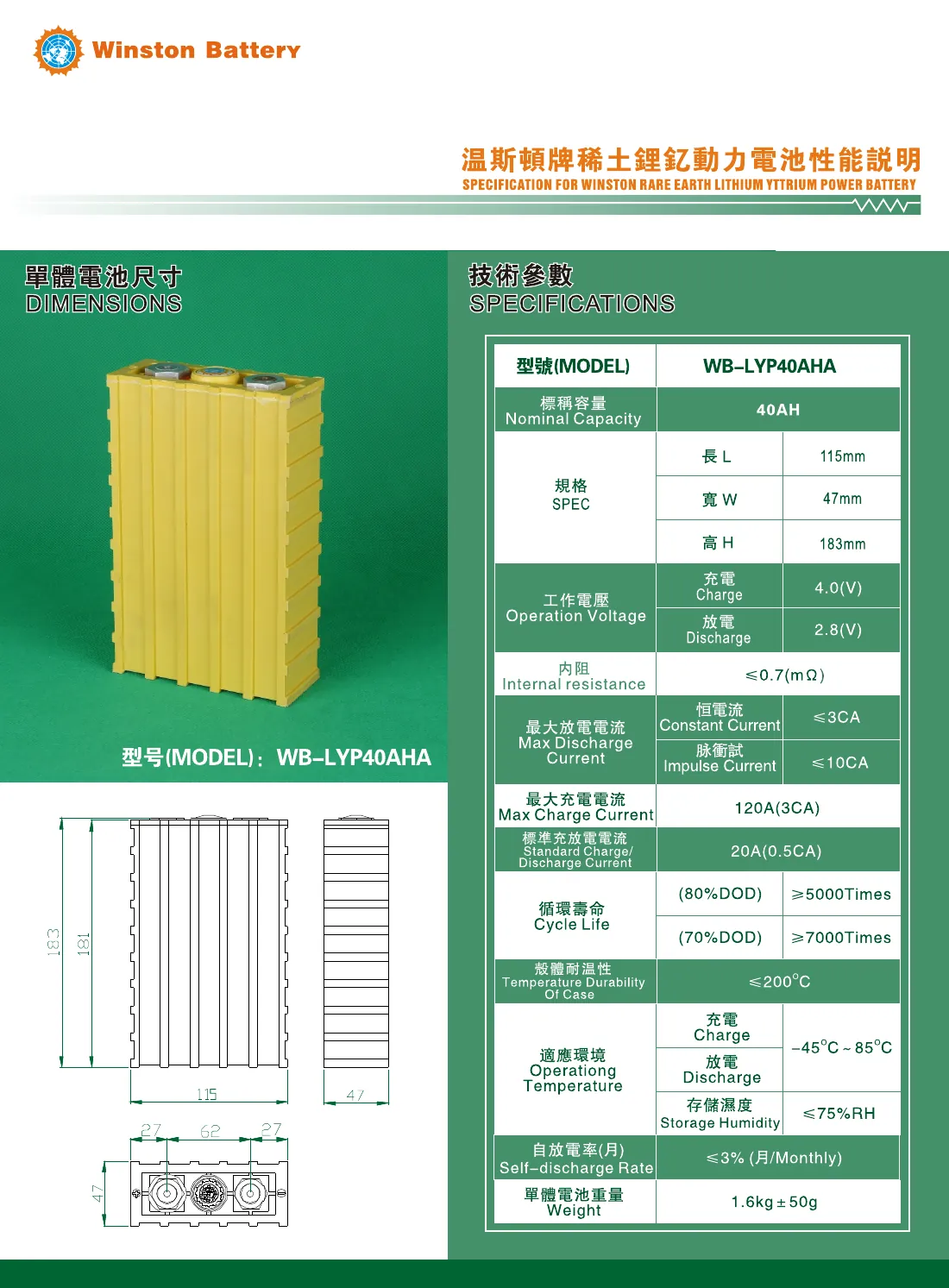

| Номинальная ёмкость | 40 Ач |
|---|---|
| Номинальное напряжение | 3,2 В |
| Габаритные размеры | 115 × 47 × 183 мм |
| Масса | 1,6 кг ±50 г |
| Ток разряда постоянный | ≤ 3 C |
| Ресурс при глубине разряда 70 % | ≥ 7000 циклов |
Подробно о моделиХарактеристики, применение и сборки 12 / 24 / 48 В
Что это за ячейка
WB-LYP40AHA - призматическая ячейка LiFePO4 Winston на 3,2 В и 40 Ач, запас энергии 128 Вт·ч. Это не готовый аккумулятор, а элемент, из которого его собирают: 4 ячейки дают батарею 12 В на 0,51 кВт·ч, 8 - батарею 24 В на 1,02 кВт·ч, 16 - батарею 48 В на 2,05 кВт·ч. Корпус 115 × 47 × 183 мм, клеммы сверху, масса 1,60 кг.
Самая лёгкая ячейка в каталоге - 1,6 кг. Из четырёх таких получается батарея 12 В на 0,5 кВт·ч для питания приборов, телеметрии и связи, а одиночные ячейки берут на макеты и испытательные стенды.
Чем выделяется WB-LYP40AHA
Самая тонкая ячейка в каталоге - 47 мм. Четыре штуки, поставленные в ряд, занимают всего 188 × 115 мм при высоте 183 мм и весят 6,4 кг, поэтому батарея 12 В из них помещается в узкие ниши, ящики приборов и корпуса переносных станций.
Химия - литий-железо-фосфат с добавкой иттрия (LiFeYPO4): разряд до −45 °C и 7000 циклов при глубине разряда 70 %. Номинальный ток заряда - 20 А (0,5 C), постоянный ток разряда - до 3 C, импульсный - до 10 C.
Эксплуатация
Заряд - до 3,55–3,65 В зарядным устройством с профилем LiFePO4 при температуре ячейки от −45 до +85 °C. В батарее ячейки обязательно стягивают торцевыми пластинами и ставят систему управления батареей (BMS) с балансировкой. Подробно - в статьях о зарядке, сборке и работе на морозе.
Что входит в поставку
Ячейка и болты для клемм. Шины, стяжку, систему управления батареей и зарядное устройство подбирают под конкретную сборку - напишите в запросе, что собираете, и мы подскажем.
Габаритный чертёж
Построен по габаритным размерам в масштабе.
Плотность энергии
80 Вт·ч/кг и 129 Вт·ч/л. От этих цифр зависит, поместится ли батарея в отведённое место.
Сколько ячеек нужно на батарею
Считается просто: делим нужное напряжение на 3,2 вольта. Ниже - три стандартные сборки из WB-LYP40AHA с готовыми числами, чтобы прикинуть массу и место заранее. Объём указан по самим ячейкам, без корпуса, шин и стяжки - на практике закладывайте процентов пятнадцать сверху.
| Сборка | Ячеек | Ёмкость | Энергия | Масса | Объём |
|---|---|---|---|---|---|
| 12 В · 4S | 4 шт. | 40 Ач | 0,51 кВт·ч | 6,4 кг | 4,0 л |
| 24 В · 8S | 8 шт. | 40 Ач | 1,02 кВт·ч | 12,8 кг | 7,9 л |
| 48 В · 16S | 16 шт. | 40 Ач | 2,05 кВт·ч | 25,6 кг | 15,8 л |
Нужна ёмкость больше - цепочки ставят параллельно: две цепочки по шестнадцать дают то же напряжение и вдвое больше ампер-часов. Но сначала посмотрите на ячейку большего номинала: чем меньше параллельных соединений, тем меньше мест, где контакт может ослабнуть.
Чем отличается от соседних номиналов
Если место в шкафу дороже денег, посмотрите на WB-LYP60AHA: при 60 Ач она укладывает в литр объёма 136 Вт·ч против 129 у этой. Разница набегает на всей сборке.
Правило пересчёта
12 В - четыре ячейки, 24 В - восемь, 48 В - шестнадцать. Энергия сборки равна 3,2 × 40 × число ячеек.
Частые вопросы про WB-LYP40AHA
Сколько ячеек WB-LYP40AHA нужно на 12, 24 и 48 В
Четыре ячейки дают 12 В и 0,51 кВт·ч, восемь - 24 В и 1,02 кВт·ч, шестнадцать - 48 В и 2,05 кВт·ч. Масса шестнадцати ячеек - около 25,6 кг.
Сколько энергии запасает WB-LYP40AHA
128 Вт·ч: 3,2 В, умноженные на 40 Ач.
Каким током можно заряжать и разряжать
Номинальный ток заряда - 20 А (0,5 C), максимальный - 120 А (3 C). Постоянный ток разряда - до 3 C, импульсный - до 10 C. На практике ограничением чаще оказываются система управления батареей и сечение шин.
Чем WB-LYP40AHA отличается от других моделей
Это самая лёгкая и тонкая ячейка каталога: 1,6 кг и 47 мм. Батарея 12 В из четырёх штук весит 6,4 кг и запасает 0,51 кВт·ч.
Сколько прослужит ячейка
7000 циклов при глубине разряда 70 % - больше девятнадцати лет при одном цикле в сутки. Температура заряда и разряда - в таблице характеристик и в даташите.
Сколько стоит WB-LYP40AHA
Цена зависит от объёма партии, курса и срока поставки. Отправьте запрос с количеством - отдел продаж ответит в рабочий день: цена, наличие и срок отгрузки.
