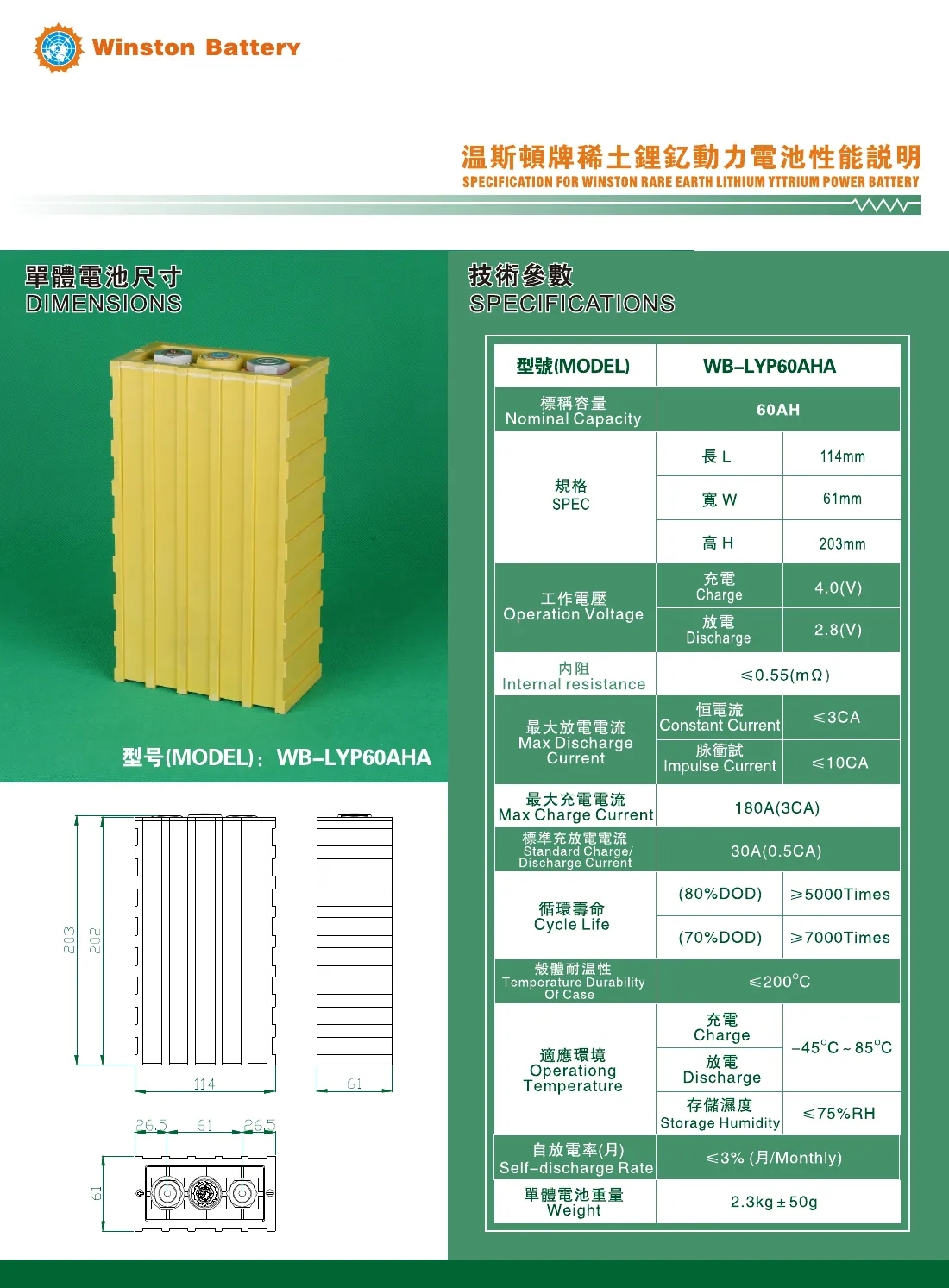

Даташит
WB-LYP60AHA - ячейка LiFePO4 60 Ач
Призматическая ячейка Winston 3,2 В, 60 Ач, литий-железо-фосфат с добавкой иттрия (LiFeYPO4)
Производитель больше не выпускает эту модель. Отправьте запрос - подберём подходящую замену из актуальной линейки Winston и пришлём цену.
| Номинальная ёмкость | 60 Ач |
|---|---|
| Номинальное напряжение | 3,2 В |
| Габаритные размеры | 114 × 61 × 203 мм |
| Масса | 2,3 кг ±50 г |
| Ток разряда постоянный | ≤ 3 C |
| Ресурс при глубине разряда 70 % | ≥ 7000 циклов |
Подробно о моделиХарактеристики, применение и сборки 12 / 24 / 48 В
Что это за ячейка
WB-LYP60AHA - призматическая ячейка LiFePO4 Winston на 3,2 В и 60 Ач, запас энергии 192 Вт·ч. Это не готовый аккумулятор, а элемент, из которого его собирают: 4 ячейки дают батарею 12 В на 0,77 кВт·ч, 8 - батарею 24 В на 1,54 кВт·ч, 16 - батарею 48 В на 3,07 кВт·ч. Корпус 114 × 61 × 203 мм, клеммы сверху, масса 2,30 кг.
Компактная ячейка для небольших батарей 12 и 24 В: лодочная электроника и эхолоты, освещение, телеметрия, резервное питание охранных систем и автоматики.
Чем выделяется WB-LYP60AHA
При толщине 61 мм и высоте 203 мм ячейка плотнее заполняет объём, чем WB-LYP40AHA: на литр приходится 136 Вт·ч против 129. Батарея 12 В из четырёх ячеек занимает 244 × 114 мм и весит 9,2 кг.
Химия - литий-железо-фосфат с добавкой иттрия (LiFeYPO4): разряд до −45 °C и 7000 циклов при глубине разряда 70 %. Номинальный ток заряда - 30 А (0,5 C), постоянный ток разряда - до 3 C, импульсный - до 10 C.
Эксплуатация
Заряд - до 3,55–3,65 В зарядным устройством с профилем LiFePO4 при температуре ячейки от −45 до +85 °C. В батарее ячейки обязательно стягивают торцевыми пластинами и ставят систему управления батареей (BMS) с балансировкой. Подробно - в статьях о зарядке, сборке и работе на морозе.
Что входит в поставку
Ячейка и болты для клемм. Шины, стяжку, систему управления батареей и зарядное устройство подбирают под конкретную сборку - напишите в запросе, что собираете, и мы подскажем.
Габаритный чертёж
Построен по габаритным размерам в масштабе.
Плотность энергии
83 Вт·ч/кг и 136 Вт·ч/л. От этих цифр зависит, поместится ли батарея в отведённое место.
Сколько ячеек нужно на батарею
Считается просто: делим нужное напряжение на 3,2 вольта. Ниже - три стандартные сборки из WB-LYP60AHA с готовыми числами, чтобы прикинуть массу и место заранее. Объём указан по самим ячейкам, без корпуса, шин и стяжки - на практике закладывайте процентов пятнадцать сверху.
| Сборка | Ячеек | Ёмкость | Энергия | Масса | Объём |
|---|---|---|---|---|---|
| 12 В · 4S | 4 шт. | 60 Ач | 0,77 кВт·ч | 9,2 кг | 5,6 л |
| 24 В · 8S | 8 шт. | 60 Ач | 1,54 кВт·ч | 18,4 кг | 11,3 л |
| 48 В · 16S | 16 шт. | 60 Ач | 3,07 кВт·ч | 36,8 кг | 22,6 л |
Нужна ёмкость больше - цепочки ставят параллельно: две цепочки по шестнадцать дают то же напряжение и вдвое больше ампер-часов. Но сначала посмотрите на ячейку большего номинала: чем меньше параллельных соединений, тем меньше мест, где контакт может ослабнуть.
Чем отличается от соседних номиналов
Если место в шкафу дороже денег, посмотрите на WB-LYP90AHA: при 90 Ач она укладывает в литр объёма 151 Вт·ч против 136 у этой. Разница набегает на всей сборке.
Правило пересчёта
12 В - четыре ячейки, 24 В - восемь, 48 В - шестнадцать. Энергия сборки равна 3,2 × 60 × число ячеек.
Частые вопросы про WB-LYP60AHA
Сколько ячеек WB-LYP60AHA нужно на 12, 24 и 48 В
Четыре ячейки дают 12 В и 0,77 кВт·ч, восемь - 24 В и 1,54 кВт·ч, шестнадцать - 48 В и 3,07 кВт·ч. Масса шестнадцати ячеек - около 36,8 кг.
Сколько энергии запасает WB-LYP60AHA
192 Вт·ч: 3,2 В, умноженные на 60 Ач.
Каким током можно заряжать и разряжать
Номинальный ток заряда - 30 А (0,5 C), максимальный - 180 А (3 C). Постоянный ток разряда - до 3 C, импульсный - до 10 C. На практике ограничением чаще оказываются система управления батареей и сечение шин.
Чем WB-LYP60AHA отличается от WB-LYP40AHA
Ёмкость в полтора раза больше при росте массы с 1,6 до 2,3 кг. Батарея 12 В - 0,77 кВт·ч и 9,2 кг вместо 0,51 кВт·ч и 6,4 кг.
Сколько прослужит ячейка
7000 циклов при глубине разряда 70 % - больше девятнадцати лет при одном цикле в сутки. Температура заряда и разряда - в таблице характеристик и в даташите.
Сколько стоит WB-LYP60AHA
Цена зависит от объёма партии, курса и срока поставки. Отправьте запрос с количеством - отдел продаж ответит в рабочий день: цена, наличие и срок отгрузки.
