WB-LYP90AHA - ячейка LiFePO4 90 Ач
Призматическая ячейка Winston 3,2 В, 90 Ач, литий-железо-фосфат с добавкой иттрия (LiFeYPO4)
Производитель больше не выпускает эту модель. Отправьте запрос - подберём подходящую замену из актуальной линейки Winston и пришлём цену.
| Номинальная ёмкость | 90 Ач |
|---|---|
| Номинальное напряжение | 3,2 В |
| Габаритные размеры | 143 × 61 × 218 мм |
| Масса | 3,0 кг ±100 г |
| Ток разряда постоянный | ≤ 3 C |
| Ресурс при глубине разряда 70 % | ≥ 7000 циклов |
Подробно о моделиХарактеристики, применение и сборки 12 / 24 / 48 В
Что это за ячейка
WB-LYP90AHA - призматическая ячейка LiFePO4 Winston на 3,2 В и 90 Ач, запас энергии 288 Вт·ч. Это не готовый аккумулятор, а элемент, из которого его собирают: 4 ячейки дают батарею 12 В на 1,15 кВт·ч, 8 - батарею 24 В на 2,30 кВт·ч, 16 - батарею 48 В на 4,61 кВт·ч. Корпус 143 × 61 × 218 мм, клеммы сверху, масса 3,00 кг.
Ходовой размер для батарей 12 В на 1,15 кВт·ч: сервисные батареи техники и лодок, резерв узлов связи, небольшие источники бесперебойного питания.

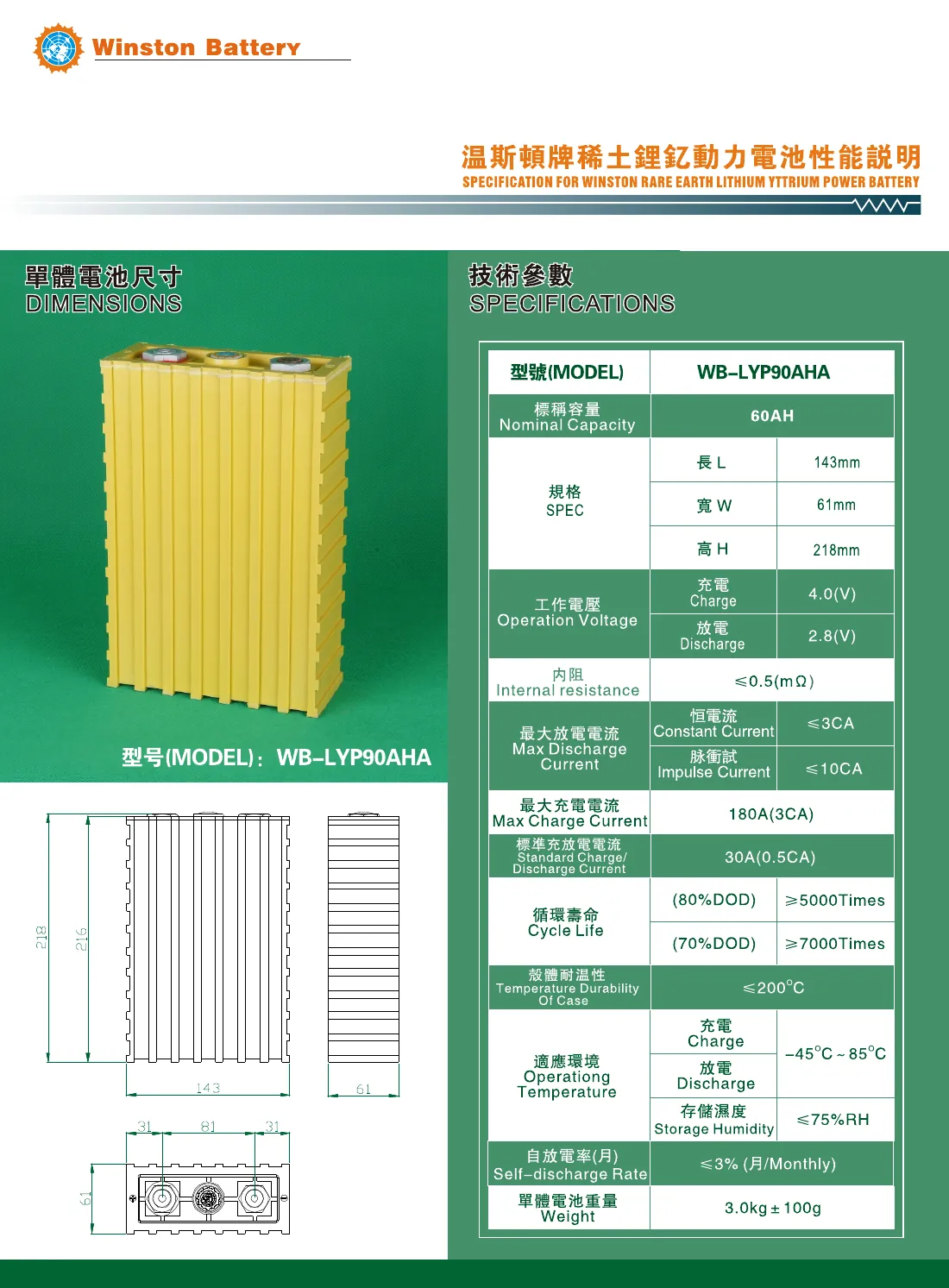

В даташите производителя в строке ёмкости напечатано «60AH», а токи заряда посчитаны от 60 Ач. Это опечатка: размеры и масса в том же даташите - модели на 90 Ач. Точные токи для вашей сборки уточнит отдел продаж.
Чем выделяется WB-LYP90AHA
Корпус 143 × 218 мм - тот же, что у WB-LYP100AHA-A, но на 6 мм тоньше. Если в сборке важна каждая доля сантиметра по длине пакета, 90 Ач выигрывают 24 мм на батарее 12 В и 96 мм на батарее 48 В.
Химия - литий-железо-фосфат с добавкой иттрия (LiFeYPO4): разряд до −45 °C и 7000 циклов при глубине разряда 70 %. Номинальный ток заряда - 30 А (0,5 C), постоянный ток разряда - до 3 C, импульсный - до 10 C.
Эксплуатация
Заряд - до 3,55–3,65 В зарядным устройством с профилем LiFePO4 при температуре ячейки от −45 до +85 °C. В батарее ячейки обязательно стягивают торцевыми пластинами и ставят систему управления батареей (BMS) с балансировкой. Подробно - в статьях о зарядке, сборке и работе на морозе.
Что входит в поставку
Ячейка и болты для клемм. Шины, стяжку, систему управления батареей и зарядное устройство подбирают под конкретную сборку - напишите в запросе, что собираете, и мы подскажем.
Габаритный чертёж
Построен по габаритным размерам в масштабе.
Плотность энергии
96 Вт·ч/кг и 151 Вт·ч/л. От этих цифр зависит, поместится ли батарея в отведённое место.
Сколько ячеек нужно на батарею
Считается просто: делим нужное напряжение на 3,2 вольта. Ниже - три стандартные сборки из WB-LYP90AHA с готовыми числами, чтобы прикинуть массу и место заранее. Объём указан по самим ячейкам, без корпуса, шин и стяжки - на практике закладывайте процентов пятнадцать сверху.
| Сборка | Ячеек | Ёмкость | Энергия | Масса | Объём |
|---|---|---|---|---|---|
| 12 В · 4S | 4 шт. | 90 Ач | 1,15 кВт·ч | 12,0 кг | 7,6 л |
| 24 В · 8S | 8 шт. | 90 Ач | 2,30 кВт·ч | 24,0 кг | 15,2 л |
| 48 В · 16S | 16 шт. | 90 Ач | 4,61 кВт·ч | 48,0 кг | 30,4 л |
Нужна ёмкость больше - цепочки ставят параллельно: две цепочки по шестнадцать дают то же напряжение и вдвое больше ампер-часов. Но сначала посмотрите на ячейку большего номинала: чем меньше параллельных соединений, тем меньше мест, где контакт может ослабнуть.
Чем отличается от соседних номиналов
Правило пересчёта
12 В - четыре ячейки, 24 В - восемь, 48 В - шестнадцать. Энергия сборки равна 3,2 × 90 × число ячеек.
Частые вопросы про WB-LYP90AHA
Сколько ячеек WB-LYP90AHA нужно на 12, 24 и 48 В
Четыре ячейки дают 12 В и 1,15 кВт·ч, восемь - 24 В и 2,30 кВт·ч, шестнадцать - 48 В и 4,61 кВт·ч. Масса шестнадцати ячеек - около 48,0 кг.
Сколько энергии запасает WB-LYP90AHA
288 Вт·ч: 3,2 В, умноженные на 90 Ач.
Каким током можно заряжать и разряжать
Номинальный ток заряда - 30 А (0,5 C), максимальный - 180 А (3 C). Постоянный ток разряда - до 3 C, импульсный - до 10 C. На практике ограничением чаще оказываются система управления батареей и сечение шин.
Что выбрать: WB-LYP90AHA или WB-LYP100AHA-A
Корпуса одинаковые по длине и высоте, 90 Ач на 6 мм тоньше и на 0,3 кг легче, 100 Ач дают на 11 % больше энергии. Если место по длине пакета не ограничено, берут 100 Ач.
Сколько прослужит ячейка
7000 циклов при глубине разряда 70 % - больше девятнадцати лет при одном цикле в сутки. Температура заряда и разряда - в таблице характеристик и в даташите.
